PTN78020WAH 6A、寬輸入、電壓可調節開關穩壓器
產品型號：PTN78020WAH
產品品牌：TI
產品封裝：DIP7
產品功能：穩壓器
PTN78020W的說明
PTN78020是一系列高效、降壓集成開關穩壓器(ISRs)，代表了工業用高性能電源模塊的第三代進化。寬輸入電壓范圍使這些模塊適用于各種應用，運行12v, 24v，和28v直流電源。在新的設計中，它們應該考慮取代PT6620、PT6650、PT6680和PT6880系列單直插針(SIP)產品。PTN78020比以前的型號更小、更輕，并具有類似或改進的電氣性能特征。無殼，雙面封裝具有優良的熱特性，并與TI的RoHS和無鉛合規路線圖兼容。從一個寬輸入電壓范圍，PTN78020提供高效率，降壓轉換負載高達6a。輸出電壓設置使用一個單獨的外部電阻。PTN78020W可設置為2.5 V ~ 12.6 V范圍內的任意值，PTN78020H可設置為11.85 V ~ 22 V。PTN78020W的輸出電壓可低至比輸入低2v，允許工作降至7v，輸出電壓為5v。PTN78020H的輸出電壓可以比輸入低3v，允許工作降低到15v，輸出電壓為12v。PTN78020具有欠壓鎖定，積分開/關抑制，并包括輸出電流限制和過溫保護。
PTN78020W的特性
●6 OutputCurrent
●Wide-Input電壓
●(7 V ~ 36 V) / (15 V ~ 36 V)
●產出電壓調整
●(2.5 V ~ 12.6 V) / (11.85 V ~ 22 V)
●高效率(高達96%)
●開/關抑制
●欠壓鎖定
●輸出電流限制
●超溫關閉
●工作溫度:-40°C ~ 85°C
●可用表面貼裝封裝
●應用程序
●通用、工業控制、
●HVAC系統，測試和測量，
●醫療器械，AC/DC適配器，
●車輛、海洋和航空電子設備

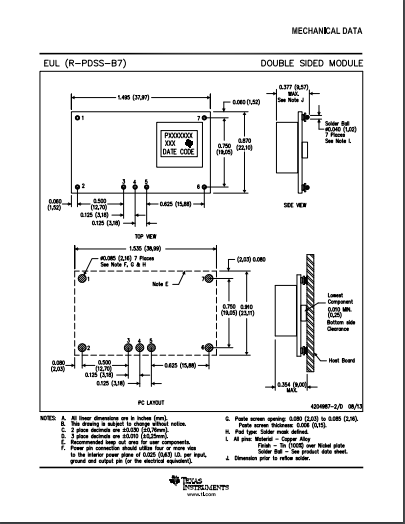

封裝圖
更多產品詳情信息請聯系本公司
PTN78020WAH
