PCM1804DBR 具有差分輸入的112 dB信噪比立體聲ADC
產品型號：PCM1804DBR
產品品牌：TI

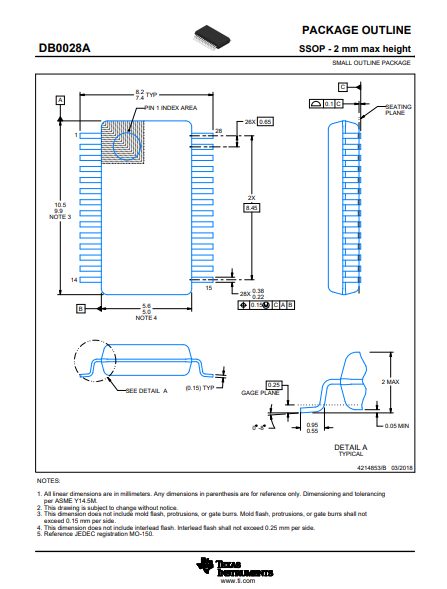

產品封裝：SSOP28
產品功能：轉換器
PCM1804說明
PCM 1804是一種高性能的單片立體A/D轉換器，具有全差分模擬電壓輸入.PCM 1804使用精密δ-Sigma調制器，包括線性相位反別名數字濾波器和高通濾波器(HPF)，從輸入信號中移除直流偏移。PCM 1804適用于各種中高檔消費和專業應用，在那里需要卓越的性能和5伏模擬電源以及3.3伏的數字電源操作。PCM 1804可以同時實現PCM音頻和DSD格式，這是由于精確的達美-西格瑪調制器。PCM 1804采用先進的CMOS工藝制作，并可在一個小的28引腳SSOP封裝。
PCM1804特性
●24位Delta-Sigma立體A/D轉換器
●高性能：
●動態范圍：112分貝(典型)
●Snr：111 dB(典型)
●THD+N：-102 dB(典型)
●高性能線性相位反別名數字濾波器：
●通帶紋波：±0.005 dB
●阻帶衰減：-100分貝
●全差分模擬輸入：±2.5V
●音頻接口：主從模式選擇
●數據格式：左對齊，i2S，標準24位和dsd
●職能：
●峰值檢測
●高通濾波器(Hpf)：-3dB，1Hz，fS=48千赫
●采樣率達192千赫
●系統時鐘：128 fS，256 fS，384 fS,
●512 fS，或768 fS
●雙電源：
●5V模擬
●3.3 V用于數字
●功耗：225兆瓦
●小28-Pin SSOP
●DSD輸出：1位，64 fS
●應用
●AV放大器
●MD播放器
●數字VTR
●數字混合器
●數字記錄儀
