TLE2024CN 四路精密低功耗單電源運算放大器
產品型號:TLE2024CN
產品品牌:TI

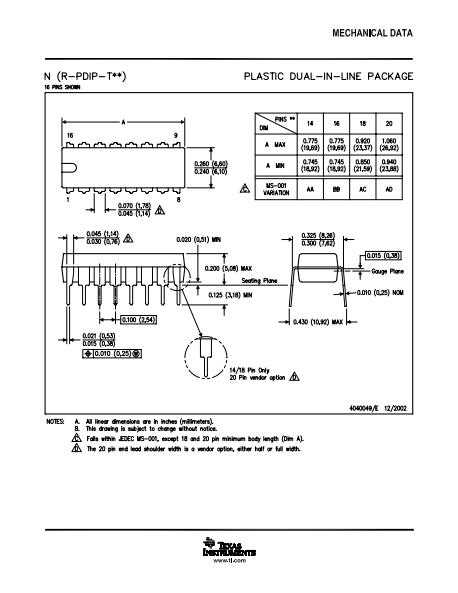

產品封裝:DIP14
產品功能:運算放大器
TLE2024CN 說明
TLE202x、TLE202xA 和 TLE202xB 器件是采用新型德州儀器 Excalibur 工藝的精密、高速、低功耗運算放大器。這些器件結合了 OP21 的最佳特性與高度改進的壓擺率和單位增益帶寬。
互補雙極 Excalibur 工藝采用隔離式垂直 pnp 晶體管,與類似器件相比,可在單位增益帶寬和壓擺率方面取得顯著改善。
添加偏置電路與此過程相結合,可產生極其穩定的時間和溫度參數。這意味著即使溫度發生變化和使用多年,精密設備仍然是精密設備。
出色的直流性能與包括負電源軌在內的共模輸入電壓范圍相結合,使這些器件成為單電源或分離電源配置中低電平信號調節應用的理想選擇。此外,這些器件提供反相保護電路,可在輸入之一低于負電源軌時消除輸出狀態的意外變化。
多種可用選項包括用于高密度系統應用的小外形和芯片載體版本。
C 后綴器件的特點是可在 0°C 至 70°C 的溫度范圍內工作。I 后綴器件的特點是可在 –40°C 至 85°C 范圍內工作。M 后綴器件的特點是可在 –55°C 至 125°C 的完整軍用溫度范圍內運行。
TLE2024CN特征
●電源電流 。. . 300 µA 最大值
●高單位增益帶寬。. . 2 MHz 典型值
●高轉換率。. . 0.45 V/µs 最小值
●軍用溫度
●范圍內的電源電流變化。. . V CC ± = ± 15 V 時為10 µA(典型值)
●指定用于 5V 單電源和 ±15V 操作
●反相保護
●高開環增益。. . 6.5 V/µV (136 dB) 典型值
●低失調電壓。. . 100 µV 最大值
●失調電壓隨時間漂移
●0.005 µV/mo 典型值
●低輸入偏置電流。. . 50 nA 最大值
●低噪聲電壓。. . 19 nV/ √Hz典型值
