MSP430F4152IPMR 帶 16KB 閃存、10 位 ADC、比較器、144 段 LCD
產品型號：MSP430F4152IPMR
產品品牌：TI
產品封裝：LQFP64
產品功能：比較器
MSP430F4152IPMR說明
Texas Instruments MSP430 系列超低功耗微控制器由多個器件組成，這些器件具有針對各種應用的不同外設集。該架構與五種低功耗模式相結合，經過優化，可延長便攜式測量應用中的電池壽命。該器件具有強大的 16 位 RISC CPU、16 位寄存器和常數發生器，有助于實現最大的代碼效率。數控振蕩器 (DCO) 允許在不到 6 µs 的時間內從低功耗模式喚醒到活動模式.
MSP430F41x2 是一個微控制器配置，具有兩個 16 位定時器、一個帶實時時鐘的基本定時器、一個 10 位 A/D 轉換器、一個通用模擬比較器、兩個通用串行通信接口、多達 48 個 I/O 引腳和一個液晶顯示驅動器。
該器件的典型應用包括模擬和數字傳感器系統、遙控器、恒溫器、數字定時器、手持儀表等。
MSP430F4152IPMR 特征
●低電源電壓范圍，1.8 V 至 3.6 V
●超低功耗
●活動模式：1 MHz 時為 220 µA，2.2 V
●待機模式：0.9 µA
●關閉模式（RAM 保留）：0.1 µA
●五種省電模式
●在不到 6 µs 的時間內從待機模式喚醒
●內部超低功耗、低頻振蕩器
●16 位 RISC 架構，125ns 指令周期時間
●具有三個捕捉/比較寄存器的 16 位 Timer_A
具●有五個捕捉/比較寄存器的 16 位 Timer_A
●兩個通用串行通信接口 (USCI)
●USCI_A0
●支持自動波特率檢測的增強型 UART
●IrDA 編碼器和解碼器
●同步 SPI
●USCI_B0
●I2C
●同步 SPI
●具有可編程電平檢測的電源電壓監控器/監視器
●具有最多 144 段對比度控制的集成 LCD 驅動器
●具有實時時鐘功能的基本定時器
●掉電檢測器
●用于模擬信號比較功能或斜率 A/D 的片上比較器
●具有內部基準、采樣保持、自動掃描和數據傳輸控制器的 10 位 200-ksps 模數 (A/D) 轉換器
●串行板載編程，無需外部編程電壓
●安全保險絲提供可編程代碼保護
●引導加載程序
●片上仿真模塊
●家庭成員包括：
●MSP430F4152：
●16KB+256B 閃存
●512B RAM
●MSP430F4132：
●8KB+256B 閃存
●512B RAM
●提供 64 引腳 QFP 封裝和 48 引腳 QFN 封裝

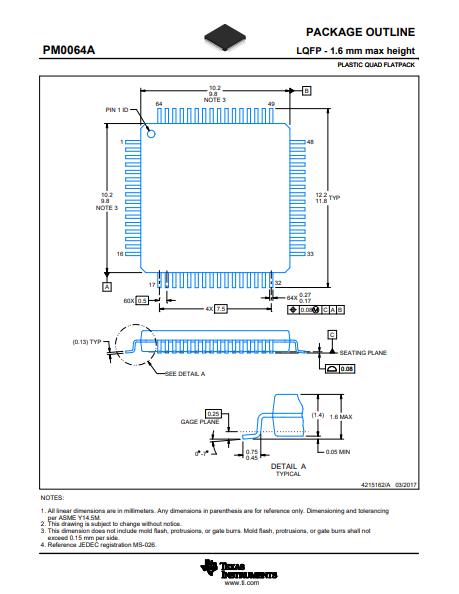

封裝圖
