MSP430FR2100IPW16R 具有 1KB FRAM、比較器、定時器的 16 MHz MCU
產品型號：MSP430FR2100IPW16R
產品品牌：TI
產品封裝：TSSOP16
產品功能：比較器
MSP430FR2100IPW16R 說明
MSP430FR2000 和 MSP430FR21xx 器件是 MSP430™ 微控制器 (MCU) 價值線傳感產品組合的一部分。這個超低功耗、低成本的 MCU 系列提供從 0.5KB 到 4KB 的 FRAM 統一內存大小，并提供多種封裝選項，包括小型 3-mm×3-mm VQFN 封裝。該架構、FRAM 和集成外設與廣泛的低功耗模式相結合，經過優化，可在便攜式、電池供電的傳感應用中實現更長的電池壽命。MSP430FR2000 和 MSP430FR21xx 器件為 8 位設計提供了遷移路徑，以從外設集成以及 FRAM 的數據記錄和低功耗優勢中獲得更多特性和功能。此外，使用 MSP430G2x MCU 的現有設計可以遷移到 MSP430FR2000 和 MSP430F21xx 系列，以提高性能并獲得 FRAM 的優勢。
MSP430FR2100IPW16R 特征
●嵌入式微控制器高達 16 MHz 的 16 位 RISC 架構
●3.6 V 至 1.8 V 的寬電源電壓范圍（最小電源電壓受 SVS 電平限制，請參閱 SVS 規范）
●優化的低功耗模式（3 V）活動模式：120µA/MHz
●支持帶 VLO 的 LPM3.5：1 µA
●實時時鐘 (RTC) 計數器（具有 32768-Hz 晶振的 LPM3.5）：1 µA
●關斷 (LPM4.5)：34 nA，無 SVS
●高性能模擬8 通道 10 位模數轉換器 (ADC)集成溫度傳感器
●內部 1.5V 基準
●采樣保持 200 ksps
●增強型比較器 (eCOMP)集成 6 位 DAC 作為參考電壓
●可編程滯后
●可配置的高功率和低功率模式
●低功耗鐵電 RAM (FRAM)高達 3.75KB 的非易失性存儲器
●內置糾錯碼 (ECC)
●可配置的寫保護
●程序、常量和存儲的統一記憶
●10 15個寫周期耐久
●抗輻射和非磁性
●智能數字外設一個帶三個捕捉/比較寄存器的 16 位定時器 (Timer_B3)
●一個 16 位純計數器 RTC 計數器
●16 位循環冗余校驗器 (CRC)
●增強的串行通信增強型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI
●時鐘系統 (CS)片上 32kHz RC 振蕩器 (REFO)

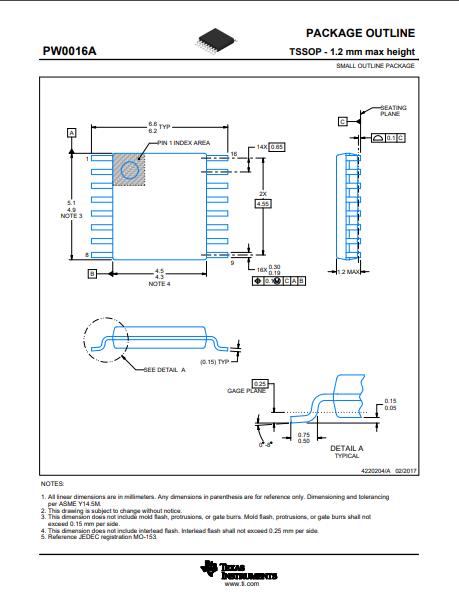

封裝圖
=
