LMX2485QSQX/NOPB 500MHz 至 3GHz 汽車類 Δ-Σ 低功耗雙路 PLL
產品型號：LMX2485QSQX/NOPB
產品品牌：TI/德州儀器
產品封裝：QFN24
產品功能： 低壓降穩壓器
LMX2485QSQX/NOPB特性
●實現低分頻系數分頻的四模預分頻器
射頻 (RF) 鎖相環 (PLL)：8/9/12/13 或 16/17/20/21
中頻 (IF) PLL：8/9 或 16/17
●高級 Δ-Σ 分頻補償
12 位或 22 位可選分頻模量
最高可達四階的可編程 Δ-Σ 調制器
●提升了鎖定時間和編程性能
執行單字寫操作即可實現快速鎖定/周跳減弱
集成超時計數器
●寬工作頻率范圍：
LMX2485Q-Q1 RF PLL：500MHz 至 3.1GHz
●有用的 特性
數字鎖定檢測輸出
硬件和軟件掉電控制
片上輸入倍頻器
RF 相位檢測器頻率最高可達 50 MHz
在 2.5V 至 3.6V 電壓下運行（ICC = 5.0mA）
LMX2485Q-Q1 采用汽車級流程制造，符合 AEC-Q100 2 級標準
LMX2485QSQX/NOPB說明
LMX2485Q-Q1 是一款帶有輔助性整數 N PLL 的低功耗、高性能 Δ-Σ 分數 N PLL。該器件采用 TI 高級工藝制造。
憑借 Δ-Σ 架構，低偏移頻率下的分數雜波被推至回路帶寬之外的更高頻率。將雜波和相位噪聲能量推至更高頻率的能力是調制器階數功能的直接體現。與模擬補償不同，LMX2485Q-Q1 采用的數字反饋技術對于溫度變化和晶圓制造工藝變化的抗擾度較高。LMX2485Q-Q1 Δ-Σ 調制器經編程最高可達四階，允許設計人員根據需要選擇最優調制器階數，從而滿足系統對于相位噪聲、雜波和鎖定時間的要求。
對 LMX2485Q-Q1 進行編程的串行數據通過三線制高速 (20MHz) MICROWIRE 接口進行傳輸。LMX2485Q-Q1 提供精確的頻率分辨率、低雜波、快速編程以及改變頻率的單字寫入功能。這使其成為直接數字調制 應用的理想選擇。此類應用的 N 計數器通過信息直接調制。LMX2485Q-Q1 采用 4.0mm × 4.0mm × 0.8mm 24 引腳超薄型四方扁平無引線 (WQFN) 封裝。

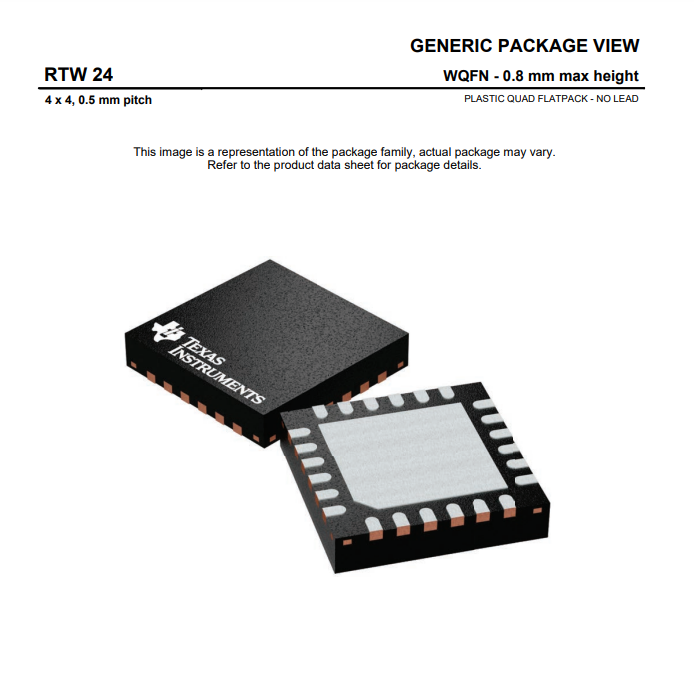

封裝圖
