產品型號：LMK00301SQX/NOPB
產品品牌：TI/德州儀器

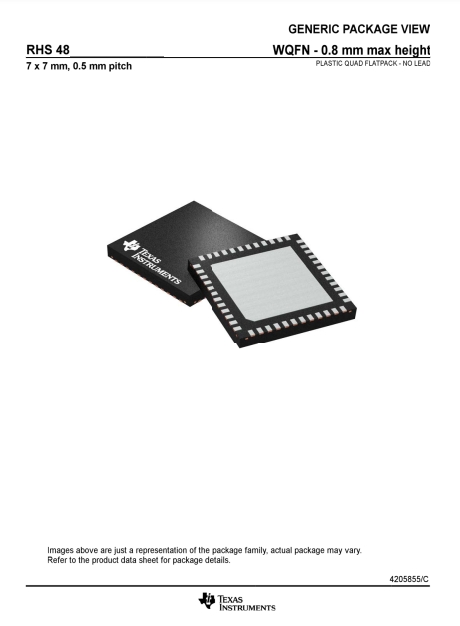

產品封裝：WQFN48
產品功能：時鐘緩沖器
LMK00301SQX/NOPB特性
●3:1 輸入多路復用器
●兩個通用輸入運行頻率高達 3.1GHz，且接受 lvpecl、lvds、cml、sstl、hstl、hcsl 或單端時鐘
一個晶體輸入可接受 10MHz 至 40MHz 的晶體或單端時鐘
●分為兩組，每組具有五路差分輸出
LVPECL，LVDS，HCSL 或高阻態（每個組可選）
LMK03806 時鐘源為 156.25MHz 時的 LVPECL 附加抖動：
●20fs RMS（10kHz 至 1MHz）
●51fs RMS（12kHz 至 20MHz）
●頻率范圍:
LVPECL（DC 至 3100MHz）
LVDS（DC 至 2100MHz）
HCSL（DC 至 800MHz）
LVCMOS（DC 至 250MHz）
●高 PSRR：–65dBc (LVPECL) 和 –76 dBc (LVDS)，156.25MHz
●通過同步使能輸入提供 LVCMOS 輸出
●由引腳控制的配置
●V CC 內核電源：3.3V ± 5%
●三個獨立的 V CCO 輸出電源：3.3V 或 2.5V ± 5%
●工業溫度范圍：–40°C 至 +85°C
LMK00301SQX/NOPB說明
LMK00301 是一款 3GHz、10 路輸出差動扇出緩沖器，用于高頻、低抖動時鐘和數據分配以及電平轉換?？蓮膬蓚€通用輸入或一個晶振輸入中選擇輸入時鐘。所選擇的輸入時鐘被分配到兩組輸出，每組輸出包含 5 個差動輸出和 1 個 LVCMOS 輸出。兩個差分輸出組可被獨立配置為 LVPECL，LVDS 或 HCSL 驅動器，或者被禁用。LVCMOS 輸出具有用于在啟用或禁用時實現無短脈沖運行的同步使能輸入。LMK00301 由一個 3.3V 內核電源和三個獨立的 3.3V 或 2.5V 輸出電源供電運行。
LMK00301 具有高性能、高功效而且用途廣泛，因此堪稱替代固定輸出緩沖器器件的理想選擇，同時還能增加系統中的時序余裕。LMK00301 提供一種設計版本，即 LMK00301A，該版本在內核和輸出電源域之間沒有電源時序要求。
