  • 產品名稱：

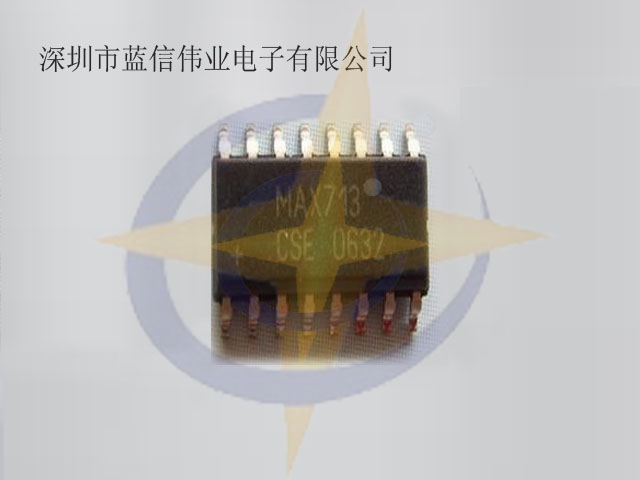

    MAX713CSE（電池快速充電控制器）
  • 功能名稱：
    電池快速充電控制器
  • 概要：

    ■產品名稱：MAX713CSE

    ■功能名稱：電池快速充電控制器

    ■概要:

    MAX712/MAX713 使用至少比最大電池電壓高 1.5V 的直流電源對鎳金屬氫化物 (NiMH) 和鎳鎘 (NiCd) 電池進行快速充電。可以以高達 4C 的速率對 1 到 16 個串聯電池進行充電。電壓斜率檢測模數轉換器、定時器和溫度窗口比較器確定充電完成。MAX712/MAX713 由 DC 電源通過板載 +5V 并聯穩壓器供電。不充電時，它們最多從電池中汲取 5µA 電流。低端電流檢測電阻器允許調節電池充電電流，同時仍為電池負載供電。

    MAX712 通過檢測零電壓斜率終止快速充電，而 MAX713 使用負電壓斜率檢測方案。這兩款器件均采用 16 引腳 DIP 和 SO 封裝。一個外部功率 PNP 晶體管、阻塞二極管、三個電阻器和三個電容器是唯一需要的外部元件。



    ■特征:



    •  ●快速充電鎳氫或鎳鎘電池

      • ●電壓斜率、溫度和定時器快速充電截止

      • ●為 1 至 16 節串聯電池充電
      • ●充電時為電池負載供電（線性模式）
      • ●從 C/4 到 4C 速率的快速充電
      • ●C/16 涓流充電率
      • ●自動從快速充電切換到涓流充電
      • ●線性模式功率控制
      • ●不充電時電池消耗 5µA（最大值）
      • ●5V 并聯穩壓器為外部邏輯供電
      • ●蜂窩電話
      • ●無繩電話
      • ●手持終端
      • ●筆記本電腦、筆記本電腦與掌上電腦
      • ●便攜式立體聲
  • 特征：

    • 電池快速充電控制器
  • 技術資料下載：
