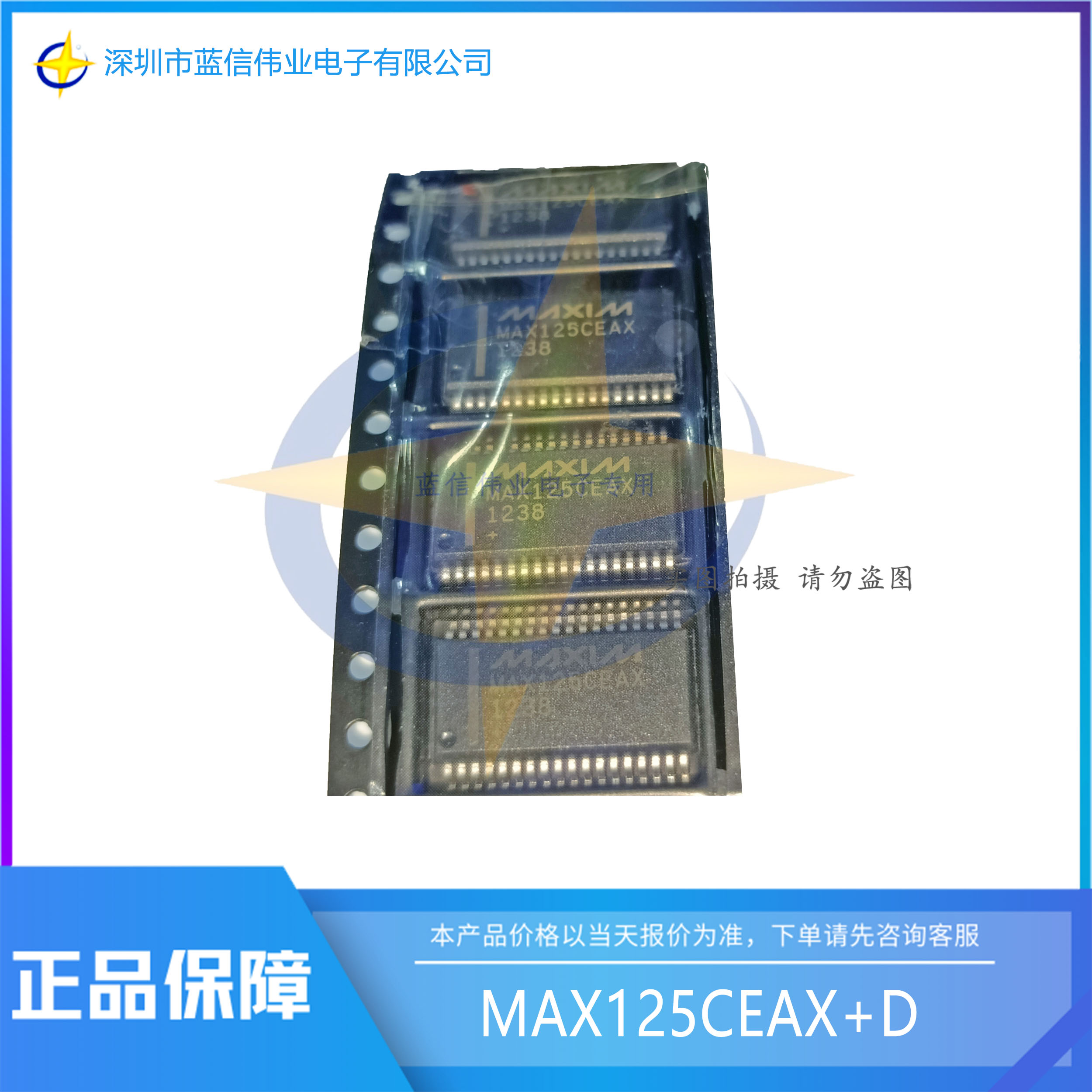

MAX125/MAX126是高速、多通道、14位數據采集系統(DAS)，具有同步跟蹤/保持(T/Hs)。這些器件包含一個 14 位、3µs、逐次逼近模數轉換器 (ADC)、一個 +2.5V 基準、一個緩沖基準輸入和一組四個同步采樣 T/H 放大器采樣輸入的相位信息。MAX125/MAX126 的每個 T/H 有兩個多路復用輸入，總共允許 8 個輸入。此外，轉換器的過壓容限為±17V；任何通道上的故障條件都不會損壞 IC。可用輸入范圍為 ±5V (MAX125) 和 ±2.5V (MAX126)。

板載定序器在每個低電平有效 CONVST 脈沖轉換一到四個通道。在默認模式下，轉換一個 T/H 輸出 (CH1A)。最后一次轉換完成后提供中斷信號（低電平有效 INT）。通過雙向并行接口對 MAX125/MAX126 重新編程，轉換兩個、三個或四個通道。編程后，MAX125/MAX126 繼續在每個低電平有效的 CONVST 脈沖轉換指定數量的通道，直到它們被重新編程。通道按順序轉換，從 CH1 開始。INT 信號總是在轉換序列中的最后一個轉換結束之后。ADC 在 3µs 內轉換每個分配的通道，并將結果存儲在內部 14x4 RAM 中。轉換完成后，可以通過向低電平有效的 RD 引腳施加連續脈沖來訪問數據。

并行接口的數據訪問和總線釋放時序規范與大多數流行的數字信號處理器和 16 位/32 位微處理器兼容，因此無需等待狀態即可訪問 MAX125/MAX126 轉換結果。

•   ●四個同步采樣 T/H 放大器，具有兩個多路復用輸入（總共八個單端輸入）
  • ●每通道 3µs 轉換時間
  • ●吞吐量：
    • 250ksps（1通道）
    • 142ksps（2通道）
    • 100ksps（3通道）
    • 76ksps（4通道）
  • ●輸入范圍：
    • ±5V (MAX125)
    • ±2.5V (MAX126)
  • ●故障保護輸入多路復用器 (±17V)
  • ●±5V 電源
  • ●內部 +2.5V 或外部參考操作
  • ●可編程板載排序器
  • ●高速并行 DSP 接口
  • ●數字信號處理(DSP)
  • ●多相電機控制
  • ●功率因數監視
  • ●電網同步
  • ●振動與波形分析
