MAX883CSA(可調節的穩壓器)
-
可調節的穩壓器
-

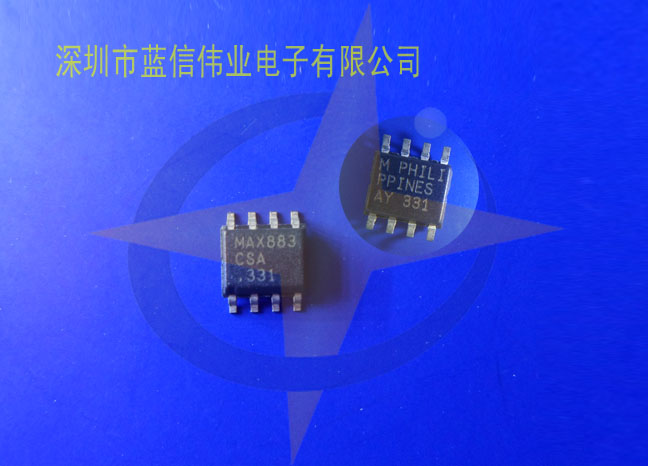

■產品名稱：MAX883CSA
■功能名稱：可調節的穩壓器
■概要:
MAX882/MAX883/MAX884 線性穩壓器通過結合超低電源電流和低壓差電壓來最大限度地延長電池壽命。它們在高達 +125°C 的結溫下具有 200mA 輸出電流能力，并采用 1.5W SOIC 封裝。1.5W 封裝（與標準 SOIC 封裝的 0.47W 相比）允許更寬的輸入電壓和輸出電流工作范圍。MAX882/MAX883/MAX884 使用一個 p 溝道 MOSFET 傳輸晶體管來保持從空載到 200mA 輸出的低 11µA (最大 15µA) 電源電流。與早期的雙極穩壓器不同，沒有隨輸出電流增加的 PNP 基極電流損耗。在壓差中，當 PNP 晶體管進入飽和狀態時，MOSFET 不會受到過大的基極電流的影響。典型的壓差電壓在 5V 和 200mA 時為 220mV，或在 3.3V 和 200mA 時為 320mV。
MAX882 具有 7µA 待機模式，可禁用輸出但保持基準、低電量比較器和偏置電路工作。MAX883/MAX884具有關斷(OFF)模式，可關閉所有電路，將電源電流降至1μA以下。這三款器件都包括一個低電量檢測比較器、折返電流限制、反向電流保護和熱過載保護。
MAX882/MAX884的輸出預設為3.3V，MAX883的輸出預設為5V。此外，所有器件均采用 Dual Mode™ 操作，允許用戶使用外部電阻在 1.25V 至 11V 范圍內調節輸出。輸入電壓電源范圍為 2.7V 至 11.5V。
■特征:
-
●折返電流限制
-
●高功率 (1.5W) 8 引腳 SO 封裝
-
●雙模式操作：1.25V 至 11V 的固定或可調輸出
-
●大輸入范圍（2.7V 至 11.5V）
-
●內部 1.1Ω p 溝道傳輸晶體管不消耗基極電流
-
●200mA 輸出電流下的 220mV 低壓差
-
●11µA（典型值）靜態電流
-
●1µA（最大值）關斷模式或 7µA（典型值）待機模式
-
●低電量檢測比較器
-
●反向電流保護
-
●熱過載保護
-
●1.25V 至 11V 可調穩壓器
-
●3.3V 和 5V 穩壓器
-
●汽車電子
-
●高效線性穩壓器
-
●尋呼機和手機
-
●便攜式儀器
-
●太陽能儀器
-
-
-
