  • 產品名稱：
    MAX3490EESA 3.3V供電、±15kV ESD保護、12Mbps、限擺率、真RS-485/RS-422收發器
  • 功能名稱：
    收發器
  • 概要：

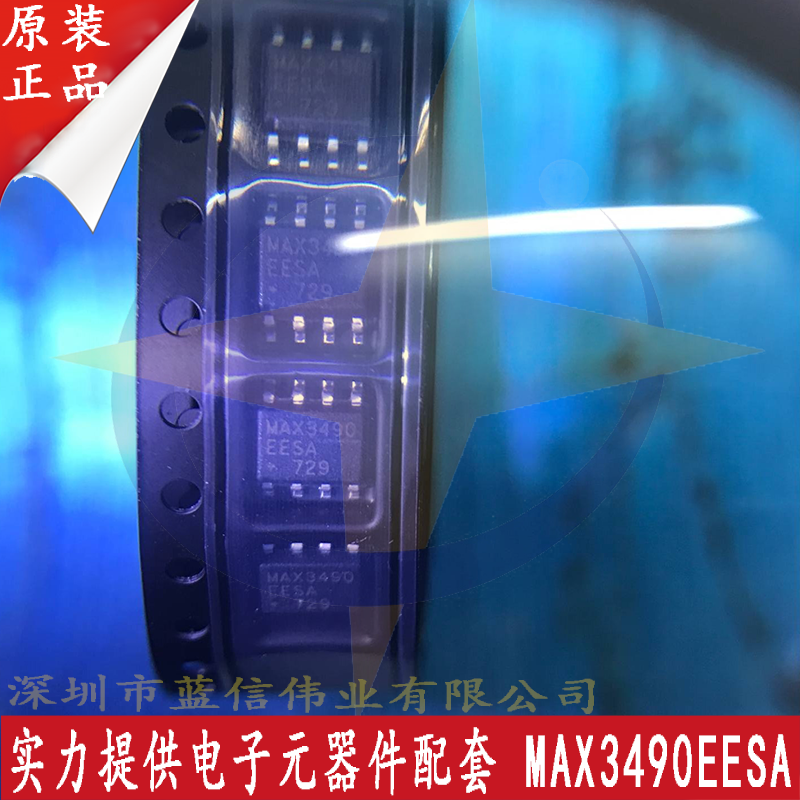

    ■產品名稱：MAX3490EESA

    ■功能名稱：3.3V供電、±15kV ESD保護、12Mbps、限擺率、真RS-485/RS-422收發器

    ■概要:

    MAX3483E系列(MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E)器件是±15kV ESD保護、+3.3V、低功耗收發器，用于RS-485和RS-422通信。每個設備包含一個驅動器和一個接收器。MAX3483E 和 MAX3488E 具有限擺率驅動器，可最大限度地降低 EMI 并減少因電纜端接不當引起的反射，從而以高達 250kbps 的數據速率實現無差錯數據傳輸。部分轉換速率受限的 MAX3486E 傳輸高達 2.5Mbps。MAX3485E、MAX3490E 和 MAX3491E 的傳輸速率高達 12Mbps。

    所有器件都具有增強的靜電放電 (ESD) 保護功能。所有發射器輸出和接收器輸入均使用 IEC 1000-4-2 氣隙放電保護 ±15kV，使用 IEC 1000-4-2 接觸放電保護 ±8kV，使用人體模型保護 ±15kV。

    驅動器受短路電流限制，并通過將驅動器輸出置于高阻抗?fàn)顟B(tài)的熱關斷電路來防止過度功耗。接收器輸入具有故障安全功能，可在兩個輸入都開路時保證邏輯高輸出。

    MAX3488E、??MAX3490E和MAX3491E具有全雙工通信功能，而MAX3483E、MAX3485E和MAX3486E設計用于半雙工通信。


    ■特征：

    •   ●RS-485 I/O 引腳的 ESD 保護
        • ±15kV-人體模型
        • ±8kV-IEC 1000-4-2，接觸放電
        • ±15kV-IEC 1000-4-2，氣隙放電
      • ●采用單 +3.3V 電源供電，無需電荷泵
      • ●可與 +5V 邏輯互操作
      • ●保證 12Mbps 數據速率 (MAX3485E/MAX3490E/MAX3491E)
      • ●無差錯數據傳輸?shù)臄[率限制 (MAX3483E/MAX3488E)
      • ●2nA低電流關斷模式(MAX3483E/MAX3485E/MAX3486E/MAX3491E)
      • ●-7V 至 +12V 共模輸入電壓范圍
      • ●提供全雙工和半雙工版本
      • ●工業標準 75176 引腳排列 (MAX3483E/MAX3485E/MAX3486E)
      • ●用于驅動器過載保護的限流和熱關斷
      • ●工業控制局域網
      • ●綜合業務數字網絡
      • ●分組交換
      • ●電信
      • ●用于 EMI 敏感應用的收發器
  • 特征：

    • 3.3V供電、±15kV ESD保護、12Mbps、限擺率、真RS-485/RS-422收發器
