MAX394EPP CMOS模擬開關
-
CMOS模擬開關
-

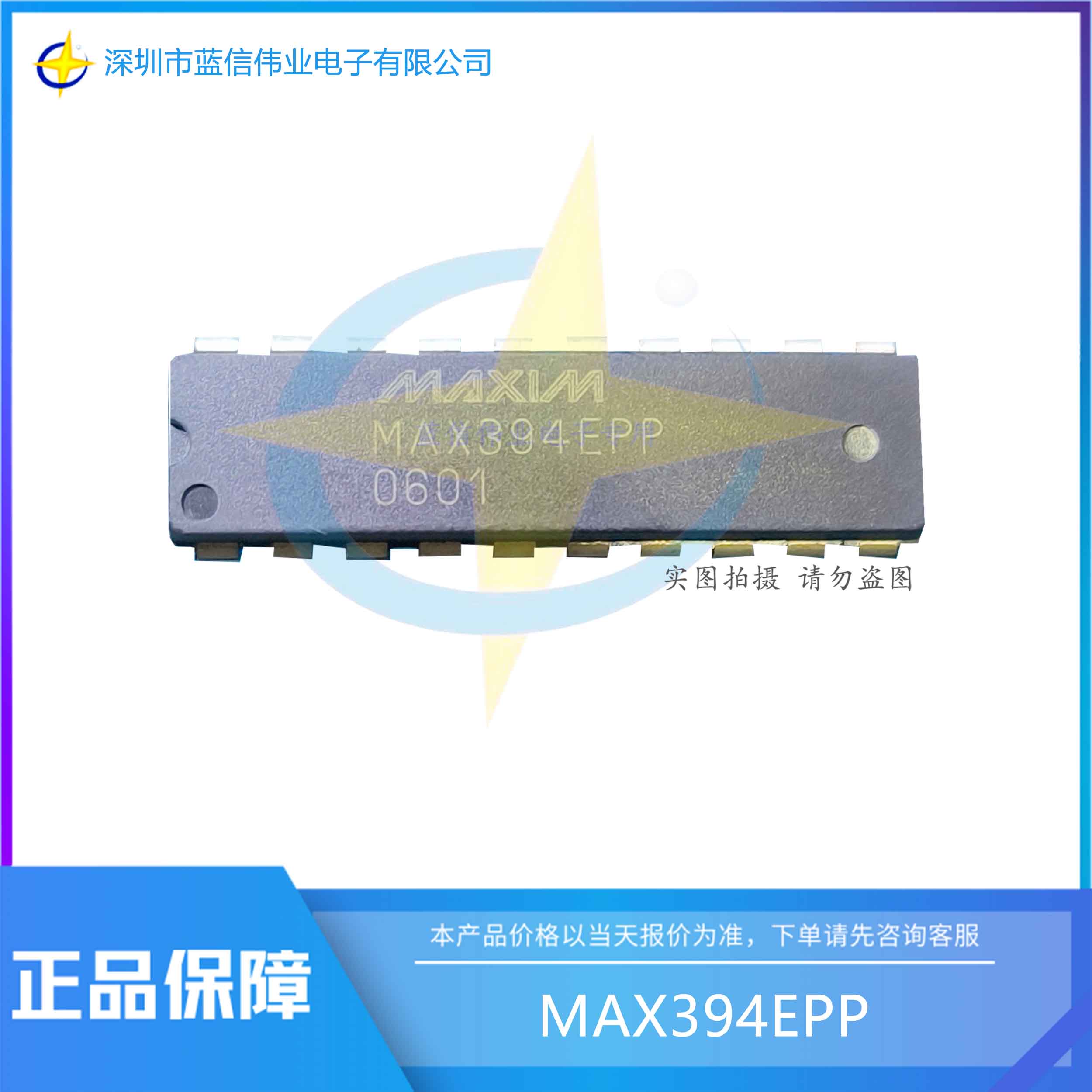

■產品名稱：MAX394EPP
■功能名稱：CMOS模擬開關
■概要:
MAX394是一款精密、低壓、四路、單刀雙擲(SPDT)模擬開關。四個獨立開關采用±2.7V 至±8V 的雙極電源或+2.7V 至+15V 的單電源供電。MAX394 提供低導通電阻（小于 35Ω），保證通道間匹配在 2Ω 以內，并在模擬信號范圍內保持平坦（Δ4Ω 最大值）。它還提供先斷后合開關（典型值為 10ns），關斷時間小于 75ns，開啟時間小于 130ns。MAX394 非常適合便攜式操作，因?yàn)樵谒休斎敫呋虻蜁r(shí)靜態電流小于 1µA。
這款單片四路開關采用 Maxim 的低壓硅柵工藝制造。設計改進保證了極低的電荷注入 (10pC)、低功耗 (10µW) 和大于 2000V 的靜電放電 (ESD)。
邏輯輸入與 TTL 和 CMOS 兼容，并保證在 +0.8V 至 +2.4V 范圍內提供高達 +8V 的電源電壓。當電源超過 +8V 時，輸入通常為 +0.8V 至 +4V。邏輯輸入和開關模擬信號可以在電源電壓之間的任何范圍內變化而不會損壞。
■特征：
-
-
-
-
-
●低導通電阻，< 17Ω 典型值（最大 35Ω）
-
●保證通道之間匹配的導通電阻，< 2Ω
-
●在模擬信號范圍內保證平坦導通電阻，最大 Δ4Ω
-
●保證電荷注入 < 10pC
-
●+85°C 時保證的通道外泄漏 < 2.5nA
-
●根據方法 3015.7 保證 ESD > 2000V
-
●單電源操作（+2.7V 至 +15V）
-
●雙極電源操作（±2.7V 至 ±8V）
-
●TTL/CMOS 邏輯兼容性
-
●軌到軌模擬信號處理能力
-
●引腳兼容MAX333、MAX333A
-
●音頻信號路由
-
●通信系統
-
●平視顯示器
-
●PBX、PABX
-
●便攜式儀器
-
●機頂盒
-
●測驗設備
-
-
-
