  • 產品名稱：
    MAX1249AEEE +2.7V至+5.25V、低功耗、4通道、串行、10位ADC，QSOP-16封裝
  • 功能名稱：
    +2.7V至+5.2
  • 概要：

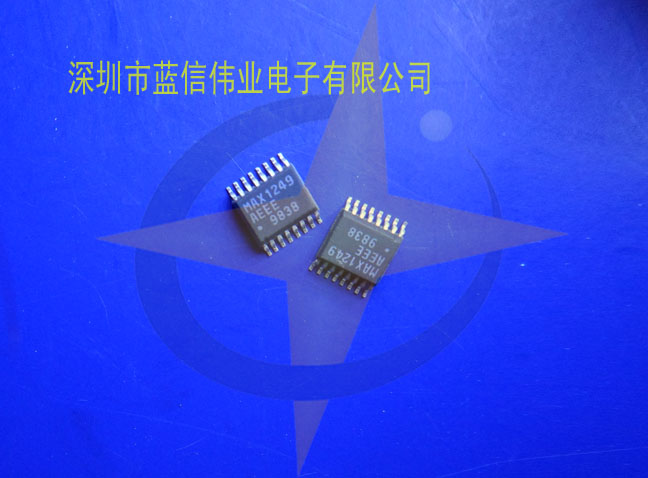

    ■產品名稱：MAX1249AEEE

    ■功能名稱：+2.7V至+5.25V、低功耗、4通道、串行、10位ADC，QSOP-16封裝

    ■概要:

    MAX1248/MAX1249 10位數據采集系統結合了4通道多路復用器、高帶寬跟蹤/保持和串行接口，具有高轉換速度和低功耗。它們采用 +2.7V 至 +5.25V 單電源供電，其模擬輸入可通過軟件配置為單極/雙極和單端/差分操作。

    4 線串行接口直接連接到 SPI™/QSPI™ 和 MICROWIRE™ 設備，無需外部邏輯。串行選通輸出允許直接連接到 TMS320 系列數字信號處理器。MAX1248/MAX1249使用內部時鐘或外部串行接口時鐘來執行逐次逼近模數轉換。

    MAX1248 有一個內部 2.5V 基準，而 MAX1249 需要一個外部基準。這兩款器件都具有一個具有 ±1.5% 電壓調節范圍的參考緩沖放大器。

    這些器件提供硬連線的低電平有效 SHDN 引腳和軟件可選擇的斷電功能，并且可以編程為在轉換結束時自動關閉。訪問串行接口會自動為 MAX1248/MAX1249 上電，快速開啟時間允許它們?cè)谒修D(zhuǎn)換之間關閉。這種技術可以在降低采樣率的情況下將電源電流降至 60µA 以下。

    MAX1248/MAX1249提供16引腳DIP和非常小的QSOP封裝，占用與8引腳SO相同的電路板面積。



    ■特征：

        •   ●4 通道單端或 2 通道差分輸入

          • ●單 +2.7V 至 +5.25V 操作

          • ●內部 2.5V 基準 (MAX1248)
          • ●低電量：
            • 1.2mA（133ksps，+3V 電源）
            • 54µA（1ksps，+3V 電源）
            • 1µA（掉電模式）
          • ●SPI/QSPI/MICROWIRE/TMS320 兼容的 4 線串行接口
          • ●軟件可配置的單極或雙極輸入
          • ●16-Pin QSOP 封裝（面積與 8-pin SO 相同）
          • ●電池供電應用
          • ●數據采集
          • ●醫療器械
          • ●筆式數字化儀
          • ●便攜式數據記錄
          • ●系統監督
  • 特征：

    • +2.7V至+5.25V、低功耗、4通道、串行、10位ADC，QSOP-16封裝
