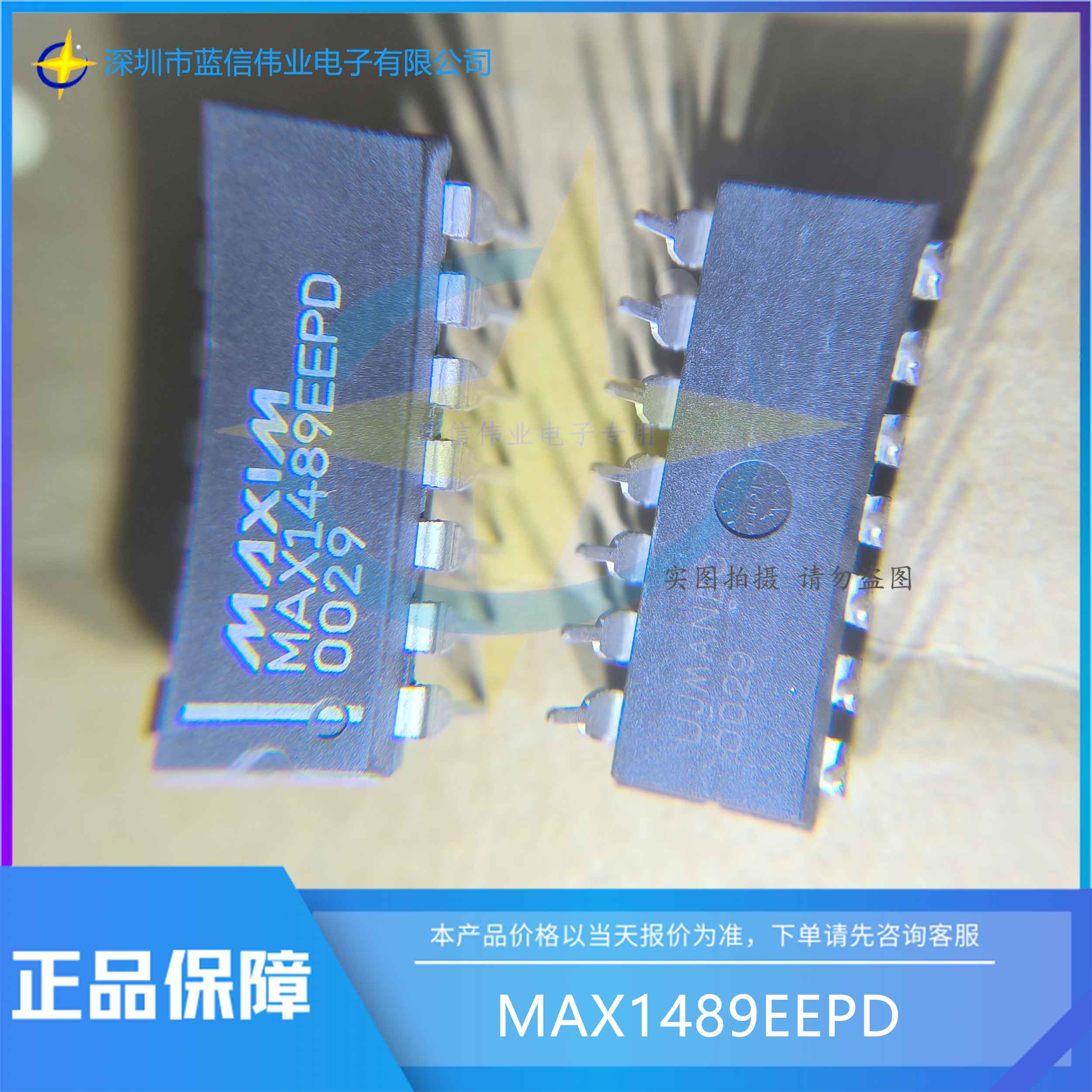

■產品名稱：MAX1489EEPD

■功能名稱：±15kV ESD保護、四路、低功耗RS-232線接收器

■概要:

MAX1489E 四通道、低功耗線路接收器設計用于惡劣環境下的 EIA/TIA-232、EIA/TIA-562 和 CCITT V.28 通信。每個接收器輸入都受到 ±15kV 靜電放電 (ESD) 沖擊保護。這些輸入具有 ±25V 范圍并具有滯后和時域?yàn)V波功能。輸出兼容 TTL 和 CMOS。MAX1489E 具有 120kbps 的保證數據速率。電源電流通常為 350µA。

MAX1489E 與 MC1489、MC14C89、SN75189、SN75C189、DS1489 和 DS14C89 引腳兼容。它采用 14 引腳塑料 DIP 和 SO 封裝。

■特征：

• •   ●增強的 ESD 保護：

    • • ±15kV—人體模型

      • ±8kV—IEC 1000-4-2，接觸放電
      • ±15kV—IEC 1000-4-2，氣隙放電
    • ●ESD 事件期間無閂鎖
    • ●350µA 低電源電流
    • ●輸入滯后和時域?yàn)V波消除了對外部濾波的需要
    • ●穩定的輸入閾值
    • ●引腳與 MC1489、MC14C89、SN75189、SN75C189、DS1489 和 DS14C89 兼容
    • ●符合IEC 1000-4-2 (早期的IEC 801-2)或±15kV ESD保護標準的設備
    • ●連接數據終端設備(DTE)與數據電路端接設備(DCE)
    • ●調制解調器
    • ●PC機主板
