  • 產品名稱：

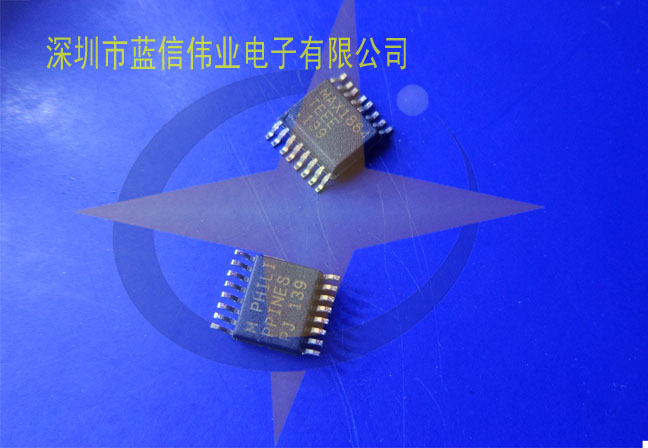

    MAX1864TEEE 電纜調制解調器
  • 功能名稱：
    電纜調制解調器
  • 概要：

    ■產品名稱：MAX1864TEEE

    ■功能名稱：電纜調制解調器

    ■概要:

    MAX1864/MAX1865電源控制器設計用于解決成本敏感的應用，例如電纜調制解調器消費類設備(CPE)、xDSL CPE和機頂盒。MAX1864 采用低成本、非穩壓直流電源（如墻上適配器輸出）工作，產生三個正輸出，MAX1865 產生四個正輸出和一個負輸出，以提供具有成本效益的系統電源。

    MAX1864包括一個電流模式同步降壓控制器和兩個正調節增益模塊。MAX1865 有一個額外的正增益模塊和一個負調節器增益模塊。主同步降壓控制器生成預設為 3.3V 或在 1.236V 至 0.8 x V IN范圍內可調的大電流輸出帶有一個外部電阻分壓器。100kHz/200kHz 的工作頻率允許使用低成本的鋁電解電容器和低成本的電力磁體。此外，MAX1864/MAX1865降壓控制器檢測低端MOSFET導通電阻上的電壓，以有效地提供限流信號，無需昂貴的電流檢測電阻。

    MAX1864/MAX1865 以低成本產生額外的電源軌。正穩壓器增益模塊使用外部 PNP 傳輸晶體管直接從主降壓轉換器產生低壓軌（例如來自主 3.3V 輸出的 2.5V 或 1.8V）或使用來自步進的耦合繞組產生更高電壓下轉換器（例如 5V、12V 或 15V）。MAX1865的負增益模塊使用一個外部NPN傳輸晶體管和一個耦合繞組來產生-5V、-12V或-15V。

    所有輸出電壓均可外部調節，提供最大的靈活性。此外，MAX1864/MAX1865具有用于降壓轉換器和所有正線性穩壓器的軟啟動，并具有監控所有輸出電壓的電源良好輸出。



    ■特征：

       ●4.5V 至 28V 輸入電壓范圍

       ●主 DC-DC 降壓轉換器

         預設 3.3V 或可調（1.236V 至 0.8 x V IN）輸出電壓



        • 固定頻率 (100kHz/200kHz) PWM 控制器

        • 無電流檢測電阻
        • 可調電流限制
        • 95% 的效率
      • ●兩個 (MAX1864)/四個 (MAX1865) 模擬增益模塊
        • 正模擬模塊驅動低成本 PNP 傳輸晶體管以構建正線性穩壓器
        • 負模擬模塊 (MAX1865) 驅動低成本 NPN 通路晶體管構建負線性穩壓器
      • ●電源良好指示燈
      • ●所有正穩壓器的軟啟動斜坡
      • ●機頂盒
      • ●無線本地環路(WLL)
      • ●xDSL、電纜和ISDN調制解調器
  • 特征：

    • 電纜調制解調器
  • 技術資料下載：
