1μa電源電流,+ 3 v至+ 5.5 v,真rs - 232收發器,帶有AutoShutdown

概述

MAX3221 / MAX3223 / MAX3243實現1μa電源電流與馬克西姆的革命AutoShutdown™特性。當MAX3221 / MAX3223 / MAX3243不合理有效的接收機輸入信號電平,車載電源和驅動程序關閉。發生這種情況如果rs - 232電纜斷開或連接的外圍的發射器關閉。該系統再次打開時,一個有效的級別是應用于任何rs - 232接收機輸入。結果,系統保存力量沒有改變現有的BIOS或操作系統。

MAX3221 / MAX3223 / MAX3243收發器3 v-powered EIA /蒂婭- 232和28節/ V。24通信接口用于筆記本電腦的應用程序。專有的、高效的、雙充電泵電源和低壓差發射器結合真正的rs - 232的性能從單一供應+ 3.0 v至+ 3.0 v。保證數據的120 kbps提供與流行的軟件的兼容性與個人電腦交流。

MAX3221 / MAX3223 / MAX3243只需要0.1μf電容器在3.3 v操作,并可以從輸入電壓從+ 3.0 v至+ 3.0 v。他們非常適合3.3 v-only系統、混合3.3 v和5.0 v系統,或5.0 v-only系統,需要真正的rs - 232的性能。

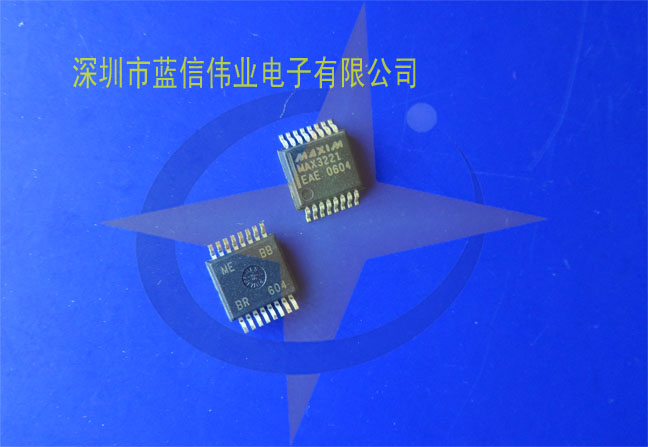

MAX3221是頭號駕駛員/ 1-receiver 16-pin SSOP版本的20-pin MAX3223(2驅動程序/ 2-receiver)。的MAX3243司機/ 5-receiver,完成串口是理想的筆記本或小型筆記本電腦電腦。MAX3243包括一個互補總是活躍接收機。這個接收器可以監視外部設備(如調制解調器)在關閉,沒有正向偏壓保護二極管的UART可能VCCcompletely移除。

關鍵特性

對空間應用程序:MAX3228 / MAX3229:+ 2.5 v至+ 5.5 v rs - 232收發器在UCSP™

綜合ESD保護:MAX3222E / MAX3232E MAX3237E / MAX3241E / MAX3246E:±15千伏ESD-Protected 10 na,3.0 v至5.5 v,1 mbps,真正的rs - 232收發器(MAX3246E UCSP包)

低壓或數據電纜的應用:MAX3380E / MAX3381E:+ 2.5 v至+ 5.5 v,1μa,2 Tx / 2 Rx rs - 232收發器與±15千伏ESD-Protected I / O和邏輯

應用/使用

電池供電設備

手持式裝置

筆記本電腦,亞筆記本電腦與掌上電腦

外設

打印機
