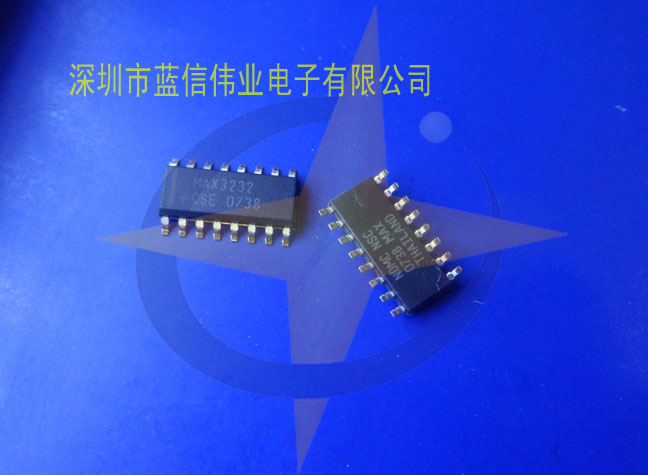

MAX3222/MAX3232/MAX3237/MAX3241收發器具有專有的低壓差發送器輸出級,利用雙電荷泵在3.0V至5.5V電源電壓下可實現真正的RS-232性能。器件僅需四個0.1µF外部電荷泵小電容。MAX3222、MAX3232和MAX3241確保在120kbps數據率下維持RS-232輸出電平。MAX3237在常規工作模式下可確保250kbps數據率,在MegaBaud™工作模式下保證1Mbps數據率。
MAX3222/MAX3232有2路接收器和2路驅動器。MAX3222和MAX3232的引腳、封裝及功能分別與MAX242和MAX232兼容。
MAX3241有5路接收器和3路驅動器,MAX3237有3路接收器和5路驅動器。接收器R1 (MAX3237/MAX3241)和R2 (MAX3241)除標準輸出外還提供附加輸出。這些附加輸出始終保持有效,可以對外部設備進行監測,電路中無需正向偏置保護二極管(可以完全取消VCC)。
MAX3222、MAX3232和MAX3241采用節省空間的TSSOP和SSOP封裝,工作在-40°C至+85°C或0°C至70°C溫度范圍。
