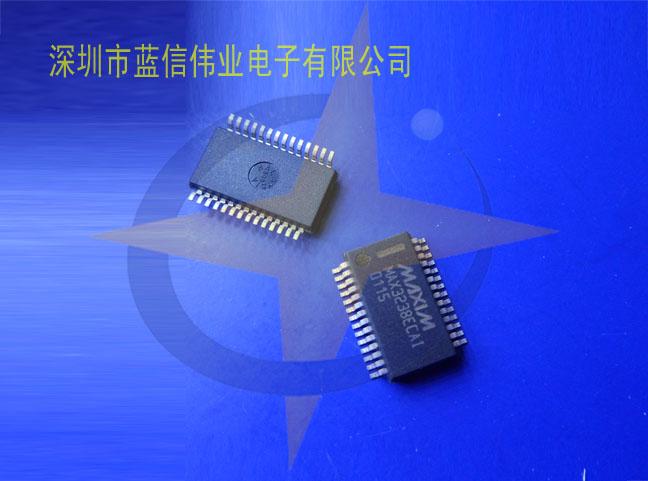

■產品名稱：MAX3283ECAI

■功能名稱：+3.0V至+5.5V、10nA、250kbps RS-232收發器，帶有±15kV ESD保護、輸入/輸出和邏輯引腳

■概要:

MAX3238E/MAX3248E 收發器使用Maxim 革命性的AutoShutdown Plus™ 功能實現10nA 電源電流。當這些器件在接收器或發射器輸入端都沒有檢測到有效的信號轉換時，它們會關閉板載電源和驅動器。如果 RS-232 電纜斷開或連接的外圍設備的發射器已關閉，則會發生這種情況。當對任何 RS-232 接收器或發射器輸入應用有效轉換時，設備會再次開啟。AutoShutdown Plus 通過其板載電路自動實現這種節能，因為無需對現有 BIOS 或操作系統進行任何更改。

所有 RS-232 輸入和輸出以及邏輯 I/O 引腳都具有增強的 ESD 保護至 ±15kV。邏輯 I/O 引腳上的額外 ESD 保護使 MAX3238E/MAX3248E 成為手機數據線應用的理想選擇，因為它無需昂貴的外部 TransZorb™ 或保護方案。

MAX3238E/MAX3248E包含五個驅動器和三個接收器，是3V供電的EIA/TIA-232和V.28/V.24通信接口，適用于手機、數據電纜和調制解調器應用。專有、高效、雙電荷泵電源和低壓差發射器相結合，可通過 +3.0V 至 +5.5V 單電源提供真正的 RS-232 性能。250kbps 的保證數據速率提供了與用于與個人計算機通信的流行軟件的兼容性。

MAX3238E 和 MAX3248E 的區別僅在于輸入邏輯閾值。MAX3238E 具有標準邏輯閾值，而 MAX3248E 具有 0.6V 至 1.2V 的低電平邏輯閾值，非常適合 1.8V 系統。

發送器輸入 FORCEON 和低電平有效 FORCEOFF 有一個 400 kΩ 有源正反饋電阻。一旦驅動到有效邏輯電平，如果驅動信號被移除或變?yōu)楦咦杩?，它們將保持該電平?/font>未使用的變送器和邏輯輸入可以不連接。MAX3238E/MAX3248E可以工作在+3.0V至+5.5V的電源電壓范圍內。
