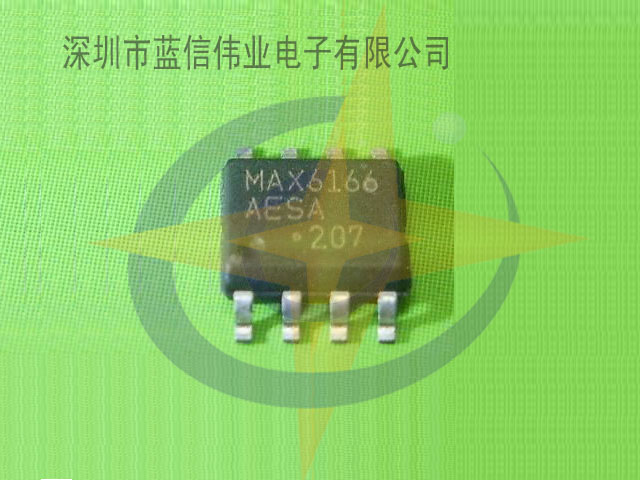

■產品名稱：MAX6166AESA

■功能名稱：高精度、微功耗、低壓差、高輸出電流、SO-8封裝電壓基準

■概要:

MAX6161–MAX6168是精密的、低壓差、微功耗電壓基準。這些3端器件工作于(VOUT + 200mV)至12.6V輸入電壓范圍，具有1.25V、1.8V、2.048V、2.5V、3V、4.096V、4.5V和5V輸出電壓選項。它們具有專用的曲率校正電路和光刻薄膜電阻，溫度系數低至5ppm/°C (最大值)、初始精度±2mV (最大值)。這些器件可工作于擴展級溫度范圍(-40°C至+85°C)。

MAX6161–MAX6168消耗電源電流100µA (典型值)，并可輸出5mA (MAX6161為4mA)或灌入2mA負載電流。傳統的并聯模式(2端)基準源消耗較大的電源電流、且需外加電阻，這些器件則不同，其電源電流與電源電壓基本無關(變化量為8µA/V)，并且無需外加電阻。此外，這些內部補償器件無需外部補償電容。消除外部補償電容可有效節省空間受限應用中的寶貴板尺寸。低壓差電壓和與電源電壓無關的超低電源電流使得這些器件非常適合高性能、低電壓的電池供電系統。

MAX6161-MAX6168采用8引腳SO封裝。

■特征:

• • •  ●±2mV (最大值)初始精度

      • ●5ppm/°C (最大值)溫度系數

      • ●0.9mV/mA時可輸出5mA負載電流
      • ●2.5mV/mA時可灌入2mA負載電流
      • ●1µF容性負載下保持穩定工作
      • ●無需外部電容
      • ●100µA典型靜態電流
      • ●1mA負載電流下壓差200mV
      • ●輸出電壓選項：1.25V、2.048V、2.5V、3V、4.096V、4.5V、5V
      • ●A/D轉換器
      • ●蜂窩電話
      • ●筆記本電腦
      • ●PDA、GPS、DMM
      • ●便攜式電池供電系統
      • ●精密3V/5V系統
