MAX333AEPP 高精度、四路、SPDT、CMOS模擬開關
-
高精度、四路、SPD
-

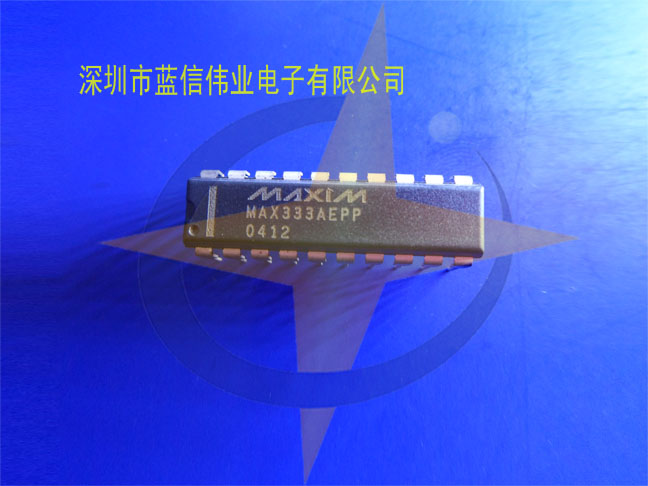

■產品名稱：MAX333AEPP
■功能名稱：高精度、四路、SPDT、CMOS模擬開關
■概要:
MAX333A 是一款精密、四通道、單刀雙擲 (SPDT) 模擬開關。四個獨立開關采用±4.5V 至±20V 的雙極電源或+10V 至+30V 的單端電源供電。MAX333A 提供低導通電阻（小于 35Ω），保證通道間匹配在 2Ω 以內，并在模擬信號范圍內保持平坦（Δ3Ω 最大值）。它還提供先斷后合開關（典型值為 10ns），關斷時間小于 145ns，開啟時間小于 175ns。MAX333A 非常適合便攜式操作，因?yàn)樵谒休斎霝楦唠娖交虻碗娖綍r(shí)靜態電流小于 50µA。
這款單片四路開關采用 Maxim 新改進的硅柵工藝制造。設計改進保證了極低的電荷注入 (10pC)、低功耗 (3.75mW) 和大于 2000V 的靜電放電 (ESD)。
邏輯輸入與 TTL 和 CMOS 兼容，并保證在 +0.8V 至 +2.4V 范圍內 — 無論電源電壓如何。邏輯輸入和開關模擬信號可以在電源電壓之間的任何范圍內變化而不會損壞。
■特征：
-
●DG211/DG212 對或兩個 DG403 的升級替代品
-
●低導通電阻 < 17Ω 典型值（35Ω 最大值）
-
●保證通道之間的匹配導通電阻 < 2Ω
-
●在模擬信號范圍 Δ3Ω Max 上保證平坦導通電阻
-
●保證電荷注入 < 10pC
-
●+85°C 時保證通道外漏電流 < 6nA
-
●根據方法 3015.7 保證 ESD > 2000V
-
●單電源操作（+10V 至 +30V）
-
●雙極電源操作（±4.5V 至 ±20V）
-
●TTL-/CMOS-邏輯兼容性
-
●軌到軌模擬信號處理能力
-
●通信系統
-
●平面顯示器
-
●PBX、PABX
-
●便攜式儀表
-
●測試設備
-
