MAX3082CPA EMI敏感應用的收發器
-
EMI敏感應用的收發
-

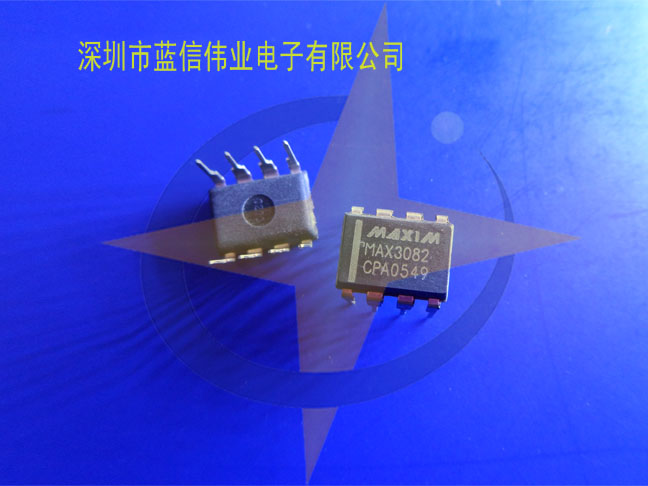

■產品名稱：MAX3082CPA
■功能名稱：失效保護、高速(10Mbps)、限擺率、RS-485/RS-422收發器
■概要:
用于 RS-485/RS-422 通信的 MAX3080-MAX3089 高速收發器包含一個驅動器和一個接收器。這些器件具有故障安全電路，可在接收器輸入開路或短路時保證接收器輸出為邏輯高電平。這意味著如果終止總線上的所有發送器都被禁用（高阻抗），則接收器輸出將為邏輯高。MAX3080/MAX3081/MAX3082具有低擺率驅動器，可最大限度地降低EMI并減少因電纜端接不當引起的反射，從而實現高達115kbps的無差錯數據傳輸。MAX3083/MAX3084/MAX3085提供更高的驅動器輸出擺率限制，允許傳輸速度高達500kbps。MAX3086/MAX3087/MAX3088的驅動器壓擺率不受限制，可以實現高達10Mbps的傳輸速度。MAX3089 的壓擺率可在 115kbps、
這些收發器在空載或滿載且驅動器禁用時通常消耗 375µA 的電源電流。
所有器件都有一個 1/8 單位負載的接收器輸入阻抗，允許總線上最多有 256 個收發器。MAX3082/MAX3085/MAX3088適用于半雙工通信，而MAX3080/MAX3081/MAX3083/MAX3084/MAX3086/MAX3087適用于全雙工通信。MAX3089 可選擇半雙工和全雙工操作。它還通過單獨的引腳具有獨立可編程的接收器和發送器輸出相位。
■特征：
-
-
●對于容錯應用：
-
MAX3430：±80V 故障保護、故障保護、1/4- 單位負載、+3.3V RS-485 收發器
-
●對于低壓應用：
MAX3362：+3.3V、高速、RS-485/RS-422收發器，采用SOT23封裝
-
●適用于多收發器應用：
MAX3030E-MAX3033E：±15kV ESD 保護、+3.3V、四路、RS-422 發送器
MAX3040-MAX3045：±10kV ESD 保護、四路、+5V、RS-485/RS-422 發送器
-
●工業控制局域網
-
●電平轉換器
-
●RS-422/RS-485通信
-
●用于EMI敏感應用的收發器
-
-
-
