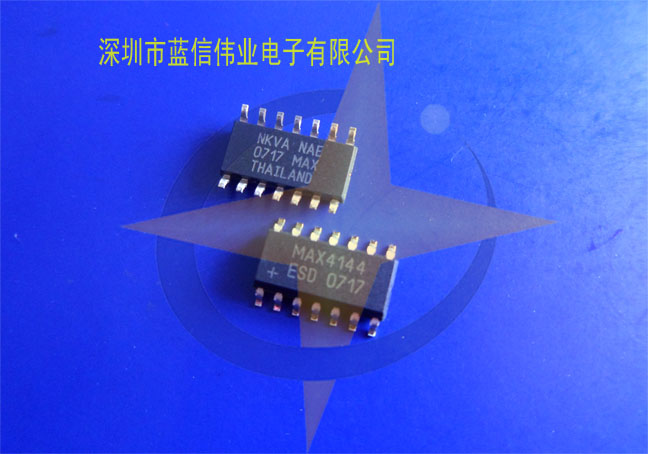

MAX4144/MAX4145/MAX4146差分線路接收器提供無與倫比的高速、低失真性能。這些 IC 采用三運放儀表放大器架構，具有完全對稱的差分輸入和單端輸出。它們采用 ±5V 電源供電，能夠?qū)?150Ω 負載驅動至 ±3.7V。MAX4144有一個內部設置的+2V/V閉環增益。MAX4145針對+1V/V至+10V/V的增益進行了優化，而MAX4146針對+10V/V至+100V/V的增益進行了優化。MAX4145/MAX4146 需要一個外部電阻來設置閉環增益。

這些放大器使用經過激光微調的匹配薄膜電阻器，在 10MHz 時提供高達 90dB 的共模抑制 (CMR)。使用電流反饋技術，MAX4144 可實現 130MHz 帶寬和 1000V/µs 壓擺率。MAX4145 的帶寬為 180MHz，壓擺率為 600V/µs，閉環增益為 +1V/V，MAX4146 的帶寬為 70MHz，壓擺率為 800V/µs，增益為 + 10V/V。出色的差分增益/相位和噪聲規格使這些放大器成為各種視頻和射頻信號處理應用的理想選擇。

• ●MAX4144：

  • +2V/V 內部固定增益

  • 130MHz帶寬
  • 1000V/µs 壓擺率
  • 10MHz 時為 70dB CMR
  • -90dBc SFDR (f = 10kHz)
  • 低差分增益/相位：0.03%/0.03°
  • 800µA 關斷

  ●MAX4145：

  • +1V/V 至 +10V/V 的外部增益選擇
  • 180MHz帶寬
  • 90MHz 0.1dB 增益平坦度
  • 600V/µs 壓擺率
  • 10MHz 時 75dB CMR
  • -92dBc SFDR (f = 10kHz)
  • 極低噪聲：3.8nV/ (G = +10V/V)
  • 800µA 關斷

  ●MAX4146：

  • +10V/V 至 +100V/V 的外部增益選擇
  • 70MHz 帶寬 (AV = +10V/V)
  • 800V/µs 壓擺率
  • 10MHz 時 90dB CMR
  • -82dBc SFDR (f = 10kHz)
  • 極低噪聲：3.45nV/ (G = +100V/V)
  • 800µA 關斷
  • 數據采集
  • 差分至單端轉換
  • 高速差分線接收器
  • 高速儀表放大器
  • 醫療儀表
  • 雙絞線至同軸電纜轉換器
