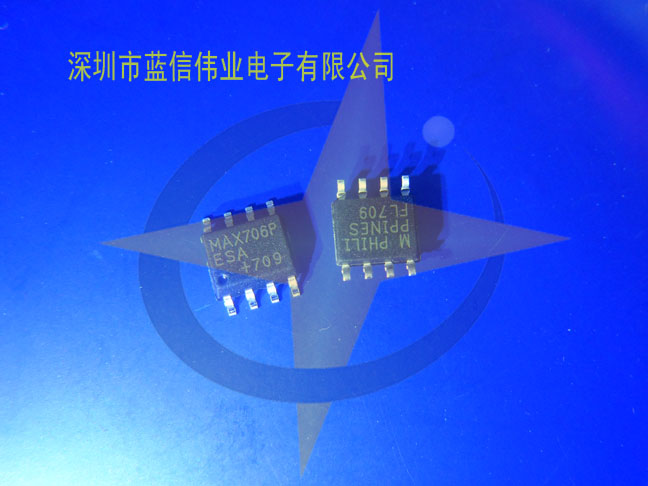

■產品名稱：MAX706PESA
■功能名稱：微處理器 (µP) 監控電路
■概要:
MAX706P/R/S/T、MAX706AP/AR/AS/AT 和 MAX708R/S/T 微處理器 (µP) 監控電路降低了在 +3V 至 +5V µP 系統中監控 +3V 電源電平所需的復雜性和元件數量。與單獨的 IC 或分立元件相比，這些器件大大提高了系統的可靠性和準確性。
MAX706P/R/S/T 和 MAX706AP/AR/AS/AT 監控電路具有以下四種功能：
1) 上電、掉電和斷電條件下的復位輸出。
2) 一個獨立的看門狗輸出，如果看門狗輸入在 1.6 秒內未被撥動，則輸出為低電平。
3) 一個 1.25V 的閾值檢測器，用于電源故障警告、低電池檢測或監控主電源以外的電源。
4) 低電平有效、手動復位輸入
MAX706R/AR 與 MAX706S/AS 和 MAX706T/AT 之間的唯一區別是復位閾值、 MAX706S/AS 和 MAX706T/AT 之間的唯一區別是復位閾值 電壓水平分別為 2.63V、2.93V 和 3.08V、 分別為 2.63V、2.93V 和 3.08V。所有器件都具有低電平有效復位輸出信號。
MAX706P/AP 與 MAX706R/AR 相同、 但復位輸出信號為高電平有效。當 WDI 輸入開路或連接到低漏電三態輸出的高阻抗?fàn)顟B(tài)時，MAX706AP/AR/AS/AT 的看門狗定時器功能會禁用。
MAX708R/S/T 除了沒有看門狗定時器外，其他功能與 MAX706R/S/T 和 MAX706AR/AS/AT 相同。相反，它們同時提供 RESET 和 RESET 輸出。與 MAX706 一樣，后綴為 R、S 和 T 的器件的復位閾值分別為 2.63V、2.93V 和 3.08V。
這些器件采用 8 引腳 SO、DIP 和 µMAX® 封裝，并完全符合工作溫度范圍的規定。
■特征：
●µMAX 封裝，小型 8 引腳 SO
●精密電源電壓監控器
- 2.63V（MAX706P/R、MAX706AP/AR 和 MAX708R）
- 2.93V（MAX706S、MAX706AS 和 MAX708S）
- 3.08V（MAX706T、MAX706AT 和 MAX708T）
●200ms 復位時間延遲
●去電 TTL/CMOS 兼容手動復位輸入
●100µA 靜態電流
●WDI 禁用功能（MAX706AP/AR/AS/AT）
●看門狗定時器：1.6 秒超時
●復位輸出信號：
- 僅高電平有效（MAX706P、MAX706AP）
- 僅低電平有效（MAX706R/S/T、MAX706AR/AS/AT）
- 高電平有效和低電平有效（MAX708R/S/T）
●用于電源故障或低電池電量警告的電壓監控器
●8 引腳表面貼裝封裝
●保證 RESET 支持至 VCC = 1V
●應用
- 電池供電設備
- 便攜式儀器
- 計算機
- 控制器
- 智能儀器
- 關鍵 µP 電源監控
