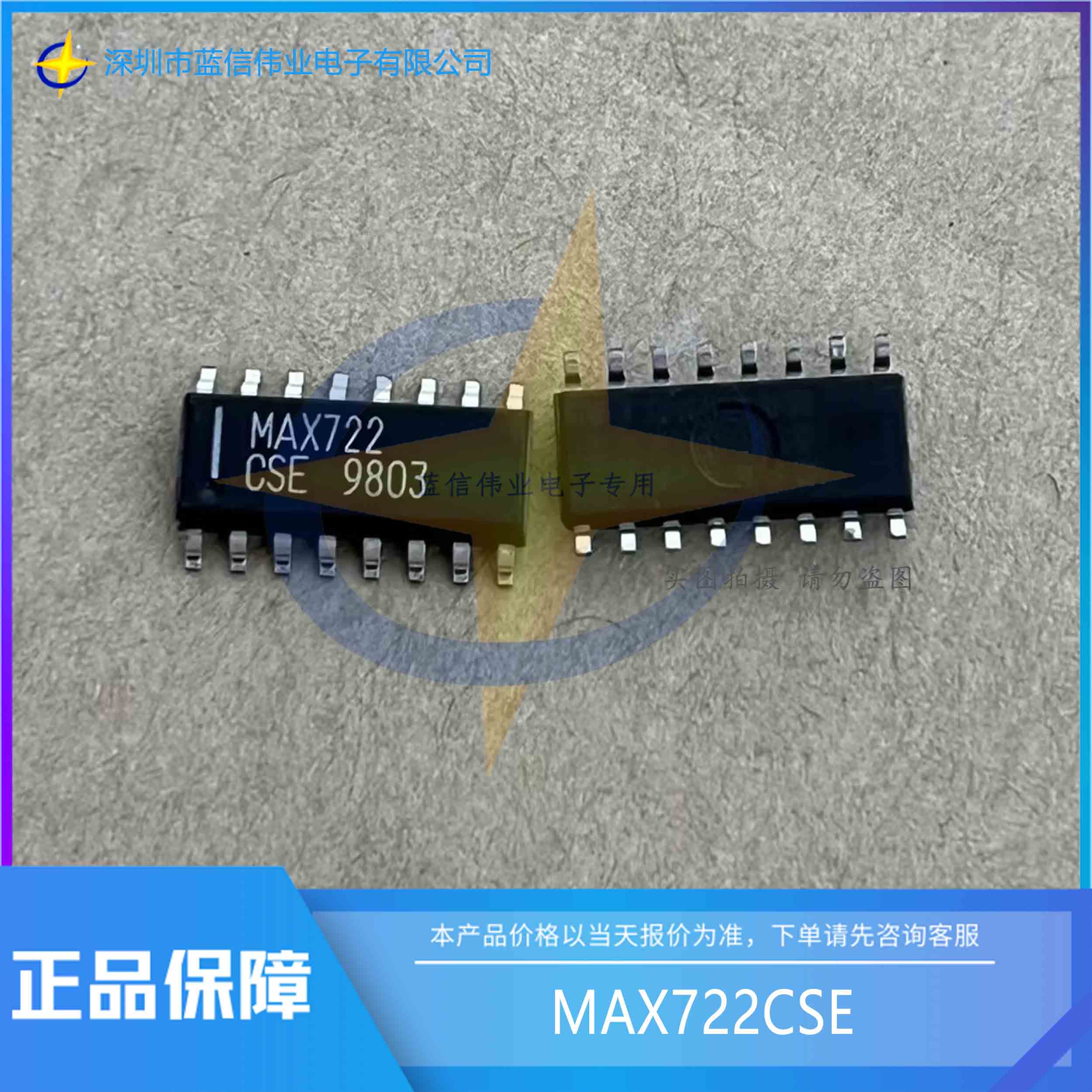

MAX722CSE 3.3V/5V掌上電腦和LCD電源穩壓器
-
開關穩壓器
-
■產品名稱：MAX722CSE
■功能名稱：3.3V/5V掌上電腦和LCD電源穩壓器
■概要:
MAX722 和 MAX723 CMOS 電源 IC 為小型電池供電的微處理器系統提供雙路穩壓直流輸出。每個器件產生一個主輸出（3V 或 5V，可選）和一個可用于 LCD 的負輔助輸出。每個設備接受兩個輸入電壓。電源可以來自主電池（兩個或三個堿性電池或 NiCAD），也可以來自非穩壓直流電源，例如 AC-DC 壁式適配器。
MAX722/MAX723 對現有技術器件進行了三項改進。物理尺寸減??；由 MOSFET 功率晶體管實現的高開關頻率（高達 0.5MHz）允許微小的（< 5mm 直徑）表面貼裝磁性元件。效率也提高到 87%（比采用雙極技術制造的低壓穩壓器高 10%）。通過 CMOS 結構和獨特的恒定關斷時間脈沖頻率調制 (PFM) 控制方案，電源電流降至 60µA。
MAX722和MAX723的區別僅在于主穩壓器較低的固定輸出電壓，MAX722為3.3V輸出，MAX723為3.0V輸出。
■特征：
-
●低 0.9V 至 5.5V 電池輸入范圍
-
●非穩壓 7V 至 20V 直流輸入范圍
-
●雙穩壓輸出
-
主輸出：3.3V/5V
-
輔助輸出：0V 至 -100V
-
●200mA 時效率為 87%
-
●高效的 PRAM Ke??ep-Alive：1mA 時為 80%
-
●8W/in³ 功率密度
-
●60µA 靜態電流
-
●20µA 關斷模式，VREF 處于活動狀態
-
●500kHz 最大開關頻率
-
●±1.5% VREF 容差（過溫）
-
●檢測輸出電源故障
-
●16 引腳窄 SO 封裝
-
●條碼掃描儀
-
●LCD對比度調節
-
●醫療儀表
-
●掌上電腦
-
●便攜式數據通信
-
●便攜式數據收集設備
-
- ?條碼掃描儀
- ?LCD對比度調節
- ?醫療儀表
- ?掌上電腦
- ?便攜式數據通信
- ?便攜式數據收集設備
-
-
