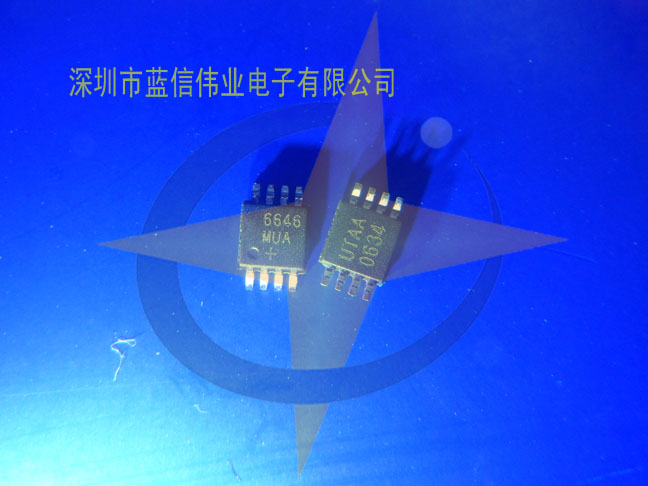

■產品名稱：MAX6646MUA

■功能名稱：+145°C、高精度、SMBus兼容、遠端/本地傳感器，帶有過溫報警

■概要:

MAX6646/MAX6647/MAX6649是精密的、2通道數字溫度傳感器。這些器件可準確地測量自身管芯的溫度和遠端PN結的溫度，并可通過2線串行接口提供溫度的數字輸出。遠端PN結通常為CPU、FPGA、ASIC內的共集電極PNP的發射結。

2線串口按照標準的系統管理總線(SMBus)寫字節、讀字節、發送字節、接收字節等命令讀取溫度數據，并對報警門限進行編程。為了增強系統的可靠性，MAX6646/MAX6647/MAX6649還包括SMBus超時檢測。故障排列可以防止在連續監測到1、2或3次(可編程)故障之前/ALERT和/OVERT置位。

MAX6646/MAX6647/MAX6649提供兩個系統報警：/ALERT和/OVERT。/ALERT在發生以下四種溫度故障的任何一種時產生報警：本地高溫、遠端高溫、本地低溫、遠端低溫。/OVERT在溫度超過兩個/OVERT門限寄存器的任何一個設置值時產生報警。/OVERT輸出可用于開啟制冷風扇或觸發系統關斷。

測量可自動地按照已編程的轉換速率或單次轉換模式進行，可調節的轉換速率允許用戶對電源電流和溫度更新速率進行優化，以滿足系統需要。

遠端測量精度在+60°C至+145°C時為±1°C (最大值)，無需校準。MAX6646/MAX6647/MAX6649工作在-55°C至+125°C范圍內，可測量溫度范圍為0°C至+145°C。MAX6646/MAX6647/MAX6649采用8引腳µMAX®封裝。

■特征：

•   ●雙通道：測量遠端和本地溫度
  • ●0.125°C分辨率
  • ●高精度：+60°C至+145°C (遠端)時為±1°C (最大值)和+60°C至+100°C (本地)時為±2°C (最大值)
  • ●可測量高度理想的測溫二極管溫度，最高達
    • +170°C (外觀)
    • +145°C (實際)
  • ●兩個報警輸出：/ALERT和/OVERT
  • ●可編程低/高溫報警門限
  • ●可編程轉換速率
  • ●SMBus兼容接口
  • ●SMBus超時檢測
  • ●臺式計算機
  • ●圖形處理器
  • ●多芯片模塊
  • ●筆記本電腦
  • ●服務器
  • ●測試與測量設備
  • ●瘦客戶機
  • ●工作站
