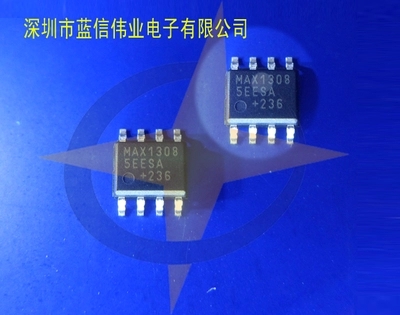

■產品名稱：MAX13085EESA

■功能名稱：+5.0V、±15kV ESD保護、失效保護、熱插拔、RS-485/RS-422收發器

■概要:

MAX13085E是+5.0V供電、具有±15kV ESD保護的RS-485/RS-422收發器，具有一路驅動器和一路接收器。器件包括失效保護電路，當接收器輸入開路或短路時，接收器確保輸出邏輯高電平。如果禁用掛接在總線上的所有發送器(高阻)，接收器將輸出邏輯高電平。MAX13085E具有熱插拔能力，在上電或帶電插入時可以消除總線上的瞬態故障。

MAX13085E具有低擺率驅動器，有助于降低EMI以及由于不恰當?shù)碾娎|端接所引起的反射，實現高達500kbps的無差錯數據傳輸。

MAX13085E理想用于半雙工通信，在空載或驅動器禁用的滿負荷情況下，器件可吸取1.2mA電源電流。MAX13085E接收器具有1/8單位負載輸入阻抗，允許總線上掛接多達256個收發器。

MAX13085E采用8引腳SO和PDIP封裝。

■特征:

•  ●工作在+5.0V電壓

  • ●為RS-485/RS-422 I/O引腳提供±15kV人體模式擴展級ESD保護

  • ●真正的失效保護接收器，符合EIA/TIA-485規范
  • ●DE與/RE采用熱插拔輸入結構
  • ●強大的擺率控制功能有助于實現無差錯數據傳輸
  • ●低電流關斷模式
  • ●總線上允許掛接256個收發器
  • ●采用工業標準的8引腳SO和PDIP封裝
  • ●工業控制
  • ●儀表
  • ●照明系統
  • ●PROFIBUS
  • ●安全系統
  • ●電信
  • ●電表
