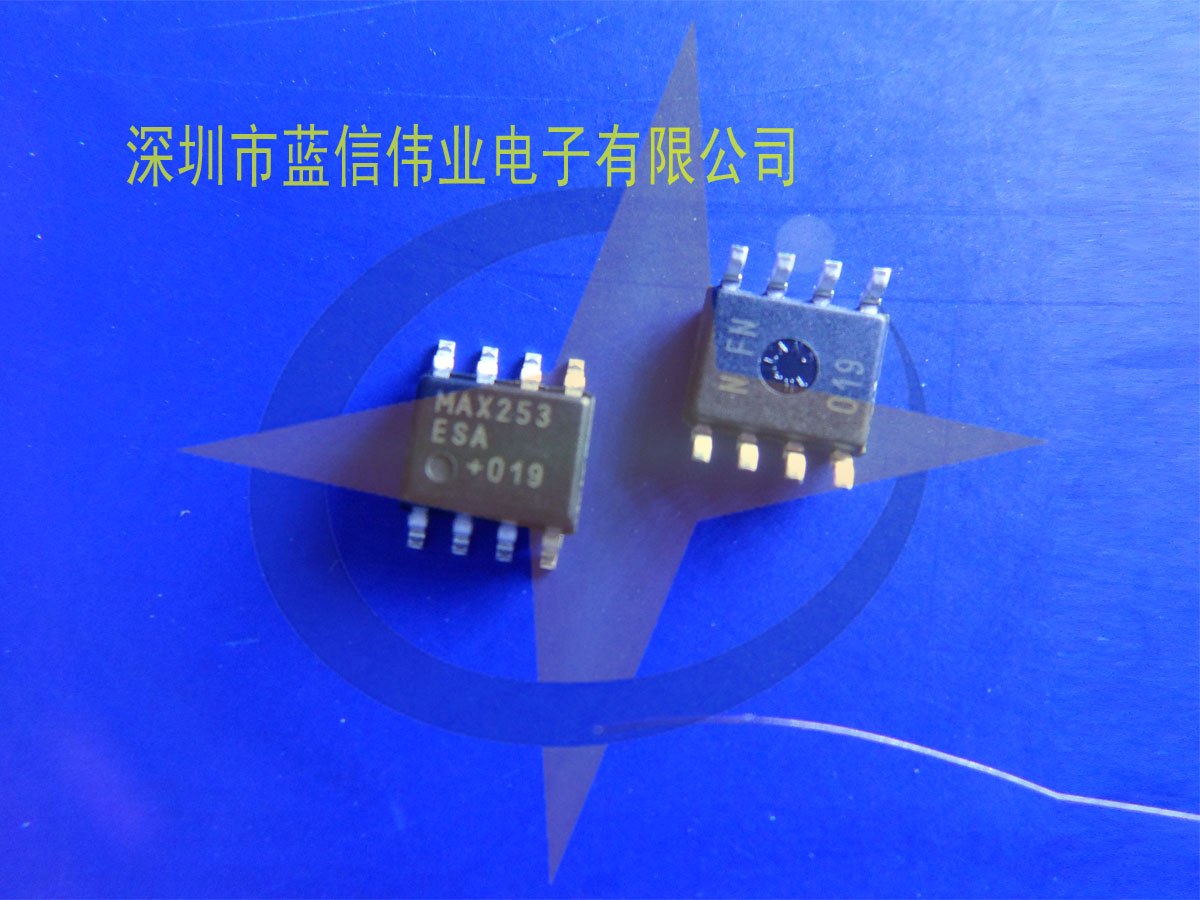

MAX253ESA+T 用于隔離電源的 1W 初級側變壓器 H 橋驅動器
-
隔離電源
-
■產品名稱：MAX253ESA+T
■功能名稱：用于隔離電源的 1W 初級側變壓器 H 橋驅動器
■概要:
MAX253單片振蕩器/電源驅動器專門設計用于為隔離的RS-485或RS-232數據接口提供隔離電源。該器件通過 5V 或 3.3V 直流電源驅動中心抽頭變壓器初級。次級可以繞制以提供高達 1W 功率水平所需的任何隔離電壓。
MAX253由一個CMOS振蕩器組成，驅動一對N溝道電源開關。振蕩器以雙倍輸出頻率運行，驅動觸發觸發器以確保每個開關的占空比為 50%。安排內部延遲以確保兩個開關之間的先斷后合動作。
SD 引腳將整個器件置于低功耗關斷狀態，同時禁用電源開關和振蕩器。
■特征：
-
-
●用于隔離式 RS-485/RS-232 數據接口應用的簡單電源變壓器驅動器設計
-
-
單 5V 或 3.3V 電源
-
低電流關斷模式：0.4µA
-
引腳可選頻率：350kHz 或 200kHz
-
●8 引腳 DIP、SO 和 µMAX ®封裝占用最小的電路板空間
-
●橋接地差速器
-
●高抗噪通信接口
-
●隔離和/或高壓電源
-
●隔離式 RS-485/RS-232 電源
-
●醫療器材
-
●過程控制
-
●變壓器驅動器
-
-
-
