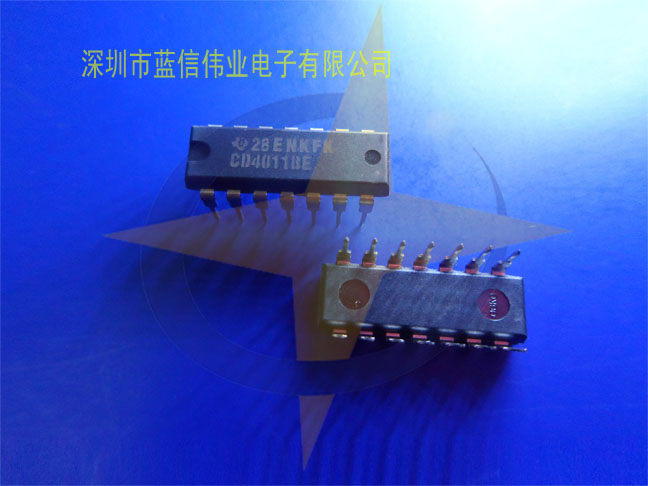

■產品名稱：CD4011BE
■功能名稱：CMOS 四路 2 輸入與非門
■概要:
CD4011B、CD4012B 和 CD4023B NAND 門為系統設計人員提供了 NAND 功能的直接實現，并補充了現有的 CMOS 門系列。所有輸入和輸出都被緩沖。
CD4011B、CD4012B 和 CD4023B 類型采用 14 引腳密封雙列直插式陶瓷封裝（F3A 后綴）、14 引腳雙列直插式塑料封裝（E 后綴）、14 引腳小外形封裝（ M、MT、M96 和 NSR 后綴）和 14 引腳薄型收縮小外形封裝（PWR 后綴）。CD4011B 和 CD4023B 類型還采用 14 引腳薄型收縮小外形封裝（PW 后綴）。
■特征：
-
●傳播延遲時間 = 60 ns（典型值），CL = 50 pF，V DD = 10 V
-
●緩沖輸入和輸出
-
-
-
-
-
●標準化對稱輸出特性
-
-
-
-
-
-
-
-
-
●在 18 V 的整個封裝溫度范圍內，最大輸入電流為 1 µA；18 V 和 25°C 時為 100 nA
-
-
-
-
-
-
-
-
-
●100% 的 20 V 靜態電流測試
-
-
-
-
-
-
-
-
-
●5V、10V 和 15V 參數額定值
-
-
-
-
-
-
-
-
-
●噪聲容限（在整個封裝溫度范圍內：
-
-
-
-
-
-
1 V at V DD = 5 V
2 V at V DD = 10 V
2.5 at V DD = 15 V
-
-
-
●符合 JEDEC 暫定標準第 13B 號“B 系列 CMOS 器件描述的標準規范”的所有要求
