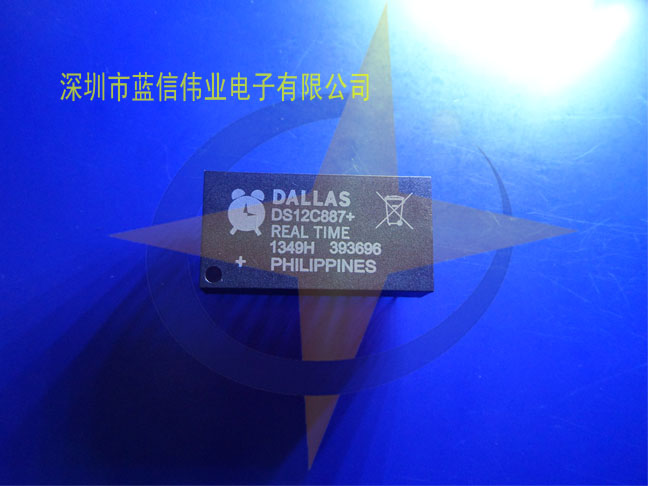

■產品名稱：DS12C887
■功能名稱：帶涓流充電的時鐘芯片
■概要:
DS12885、DS12887 和 DS12C887 實時時鐘 (RTC) 旨在直接替代 DS1285 和 DS1287。這些器件提供一個實時時鐘/日歷、一個時間鬧鐘、三個帶有公共中斷輸出的可屏蔽中斷、一個可編程方波和 114 字節的電池供電靜態 RAM（DS12C887 和 DS12C887A 為 113 字節） ）。DS12887 將石英晶體和鋰能源集成到一個 24 引腳封裝的 DIP 封裝中。DS12C887 在地址 32h 處增加了一個世紀字節。對于所有設備，月末日期會自動調整為少于 31 天的月份，包括閏年校正。這些設備還可以 24 小時或 12 小時格式運行，并帶有 AM/PM 指示器。精密溫度補償電路監控 V CC的狀態. 如果檢測到主電源故障，設備會自動切換到備用電源。鋰紐扣電池可以連接到 DS12885 上的 V BAT輸入引腳，以在主電源不存在時保持時間和日期操作。該器件通過多路復用字節寬接口訪問，該接口支持 Intel 和 Motorola 模式。
■特征：
-
●IBM AT 計算機時鐘/日歷的直接替換
-
●RTC 計算秒、分、小時、日、日期、月和年，并在 2099 年之前進行閏年補償
-
●二進制或 BCD 時間表示
-
●12 小時或 24 小時時鐘，上午和下午處于 12 小時模式
-
●夏令時選項
-
●可選的 Intel 或 Motorola 總線時序
-
●作為 128 個 RAM 位置與軟件接口
-
●14 字節的時鐘和控制寄存器
-
●114 字節通用、電池供電 RAM（DS12C887 和 DS12C887A 中為 113 字節）
-
●RAM 清除功能（DS12885、DS12887A 和 DS12C887A）
-
●具有三個可獨立屏蔽的中斷標志的中斷輸出
-
●時間警報每秒一次到每天一次
-
●從 122µs 到 500ms 的周期速率
-
●時鐘結束更新周期標志
-
●可編程方波輸出
-
●自動電源故障檢測和開關電路
-
●可選 28 引腳 PLCC 表面貼裝封裝或 32 引腳 TQFP (DS12885)
-
●具有集成晶體和電池的可選封裝 DIP (EDIP) 封裝（DS12887、DS12887A、DS12C887、DS12C887A）
-
●可選工業溫度范圍
-
●嵌入式系統
-
●網絡集線器、網橋和路由器
-
●安全系統
-
●電表
