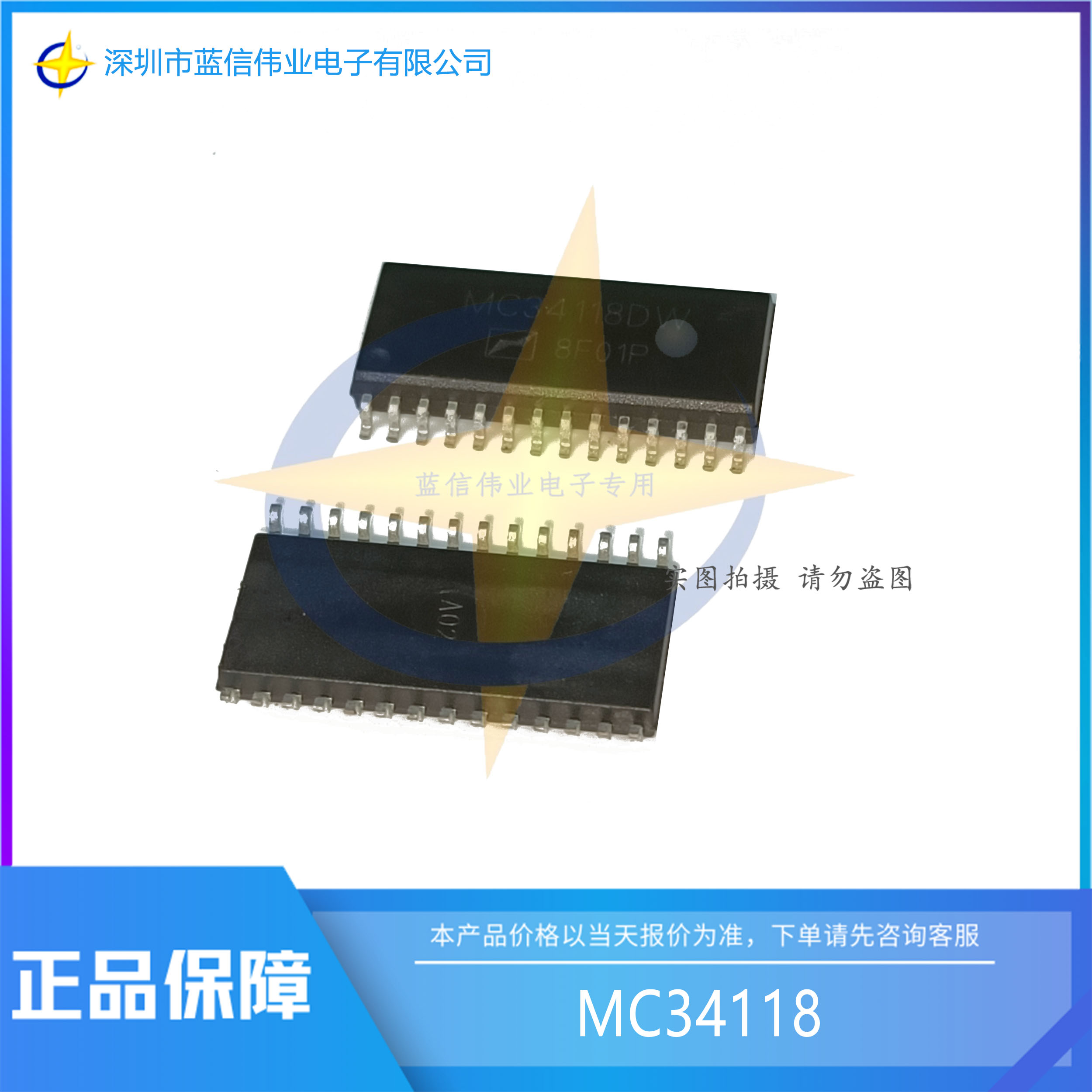

作為語音開關揚聲器電話集成電路，UTC MC34118包括必要的放大器、衰減器、電平檢測器和控制算法。為了形成UTC MC34118的內部電路，內部有一個具有可調增益和靜音控制的麥克風放大器，內部
發射和接收衰減器（以互補方式工作），兩個衰減器輸入和輸出的電平檢測器，以及發射和接收通道的背景噪聲監視器。通過撥號音檢測器可以假裝撥號音被接收背景噪聲監測電路衰減。還有兩個線路驅動放大器可用于與外部耦合變壓器一起形成混合網絡。高通濾波器可用于其他濾波功能，尤其是用于濾除接收通道中的 60Hz 噪聲。通常需要 5mA 電流的 UTC MC34118 可以由電源供電，也可以由電話線供電。
■特征：
●衰減器增益范圍：52dB（發射和接收之間）
●對于線路供電應用：3~6.5V 低壓操作
●提高靈敏度：4 點信號感應
●對于發送和接收路徑：背景噪聲監視器
●外部電阻設置麥克風放大器增益
●包括靜音功能
●芯片禁用：活動或待機操作
●在撥號音存在期間：撥號音檢測器禁止接收空閑模式
