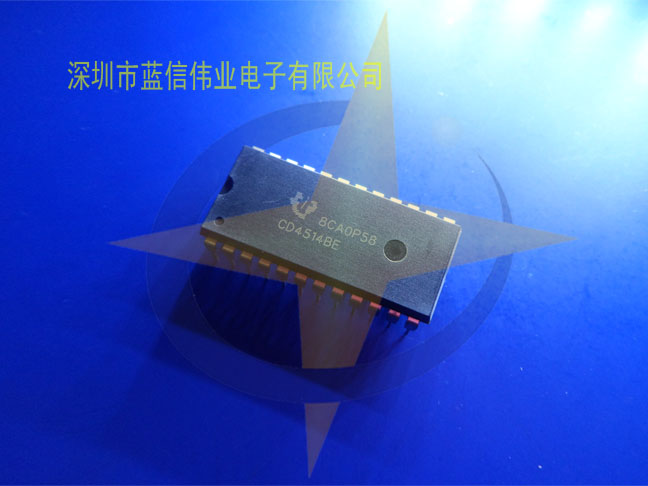

■產品名稱：CD4514BE
■功能名稱：可選擇輸出“高”的 CMOS 4 位鎖存器/4 至 16 線路解碼器
■概要:
CD4514B 和 CD4515B 由一個 4 位選通鎖存器和一個 4 到 16 行解碼器組成。鎖存器保存在選通脈沖從 1 轉換到 0 之前出現的最后輸入數據。抑制控制允許將所有輸出置于 0 (CD4514B) 或 1 (CD4515B)，而不管數據或選通脈沖輸入的狀態如何。
解碼真實表表示數據輸入和適當?shù)倪x定輸出的所有組合。
■特征：
-
●選通輸入鎖存器
-
●抑制控制
-
●100% 的 20 V 靜態電流測試
-
●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 µA；18 V 和 25°C 時為 100 nA
-
●噪聲容限（在整個封裝溫度范圍內）：
-
VDD = 5 V時為 1 V
-
VDD = 10 V時為 2 V
-
VDD = 15 V時為 2.5 V
-
●5V、10V 和 15V 參數額定值
-
●標準化、對稱的輸出特性
