  • 產品名稱：

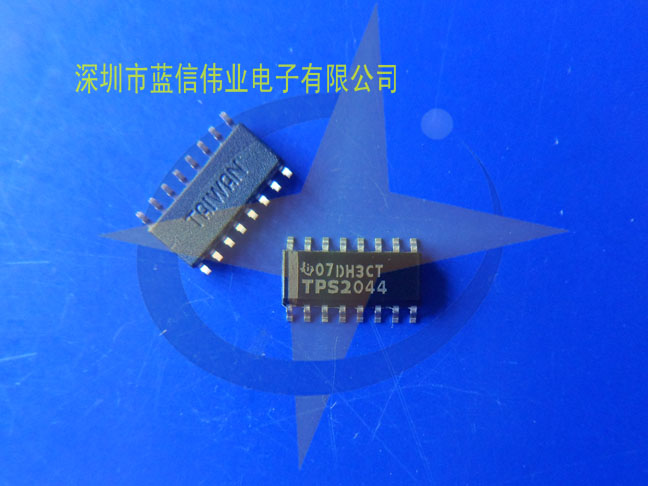

    TPS2044DR 低電平有效的 4 通道、0.5A 負載、0.9A ILIMIT、2.7-5.5V、80mΩ USB 電源開關
  • 功能名稱：
    電源開關
  • 概要：

    ■產品名稱：TPS2044DR

    ■功能名稱：

    低電平有效的 4 通道、0.5A 負載、0.9A ILIMIT、2.7-5.5V、80mΩ USB 電源開關

    ■概要:



    TPS2044 和 TPS2054 在單個封裝中集成了四個 135 米 N 溝道 MOSFET 高側電源開關，適用于需要多個電源開關的配電系統。每個開關由與 5V 邏輯和 3V 邏輯兼容的邏輯使能控制。柵極驅動由內部電荷泵提供，該電荷泵控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。電荷泵無需外部組件，可在低至 2.7 V 的電源下運行。

    當輸出負載超過限流閾值或出現短路時，TPS2044 和 TPS2054 通過切換到恒流模式將輸出電流限制在安全水平，從而將過流 (OCx\) 邏輯輸出拉低。當持續的嚴重過載和短路增加開關中的功耗導致結溫升高時，熱??保護電路會關閉開關以防止損壞。一旦設備充分冷卻，從熱關斷中恢復是自動的。內部電路確保開關保持關閉狀態，直到出現有效輸入電壓。

    TPS2044 和 TPS2054 旨在限制 0.9A 負載。這些配電開關采用 16 引腳小外形集成電路 (SOIC) 封裝，可在 -40°C 至 85°C 的環境溫度范圍內工作。

    ■特征：

    • ●135 米- 最大（5V 輸入）高側 MOSFET 開關
    • ●每通道 500 mA 連續電流
    • ●短路保護
    • ●獨立熱保護
    • ●過流邏輯輸出
    • ●工作范圍...2.7V 至 5.5V
    • ●邏輯電平使能輸入
    • ●2.5ms 典型上升時間
    • ●欠壓鎖定
    • ●20uA 最大待機電源電流
    • ●雙向開關
    • ●16 腳 SOIC 封裝
    • ●環境溫度范圍，-40°C 至 85°C
    • ●2kV 人體模型、200V 機器模型 ESD 保護
  • 特征：

    • ●135 米- 最大（5V 輸入）高側 MOSFET 開關 ●每通道 500 mA 連續電流 ●短路保護 ●獨立熱保護 ●過流邏輯輸出 ●工作范圍...2.7V 至 5.5V ●邏輯電平使能輸入 ●2.5ms 典型上升時間 ●欠壓鎖定 ●20uA 最大待機電源電流 ●雙向開關 ●16 腳 SOIC 封裝 ●環境溫度范圍，-40°C 至 85°C ●2kV 人體模型、200V 機器模型 ESD 保護
