MAX756ESA（3.3V/5V/可調輸出、升壓型DC-DC轉換器）
-
升壓型DC-DC轉換
-

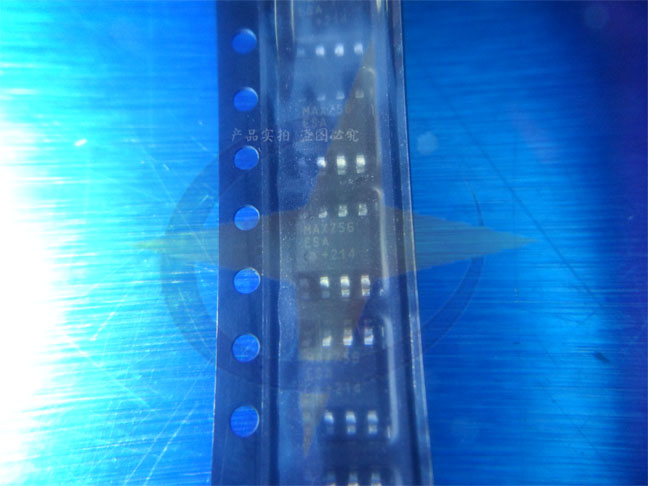

■產品名稱：MAX756ESA
■功能名稱：3.3V/5V/可調輸出、升壓型DC-DC轉換器
■概要:
MAX756/MAX757是CMOS升壓DC-DC開關穩壓器，適用于小型、低輸入電壓或電池供電系統。MAX756 接受低至 0.7V 的正輸入電壓，并將其轉換為更高的 3.3V 或 5V 引腳可選輸出電壓。MAX757 是可調版本，可接受低至 0.7V 的輸入電壓，并在 2.7V 至 5.5V 范圍內產生更高的可調輸出電壓。MAX756/MAX757的典型滿載效率大于87%。
MAX756/MAX757 對以前的器件進行了三項改進。物理尺寸減小 - MOSFET 功率晶體管實現的高開關頻率（高達 0.5MHz）允許微?。?lt; 5mm 直徑）表面貼裝磁性元件。效率提高到 87%（比采用雙極技術制造的低壓穩壓器高 10%）。通過 CMOS 結構和獨特的恒定關斷時間脈沖頻率調制控制方案，電源電流降至 60µA。
■特征:
-
●輸入電源電壓低至 0.7V
-
●200mA 時效率為 87%
-
●60µA 靜態電流
-
●具有有源基準和 LBI 檢測器的 20µA 關斷模式
-
●500kHz 最大開關頻率
-
●整個溫度范圍內的 ±1.5% 參考容差
-
●低電量檢測器 (LBI/LBO)
-
●8 引腳 DIP 和 SO 封裝
-
●2節和3節電池供電設備
-
●3.3V至5V升壓轉換
-
●血糖表
-
●醫療儀表
-
●掌上電腦
-
●個人數據通信/計算機
-
●便攜式數據收集設備
-
- 3.3V/5V/可調輸出、升壓型DC-DC轉換器
-
-
