  • 產品名稱：

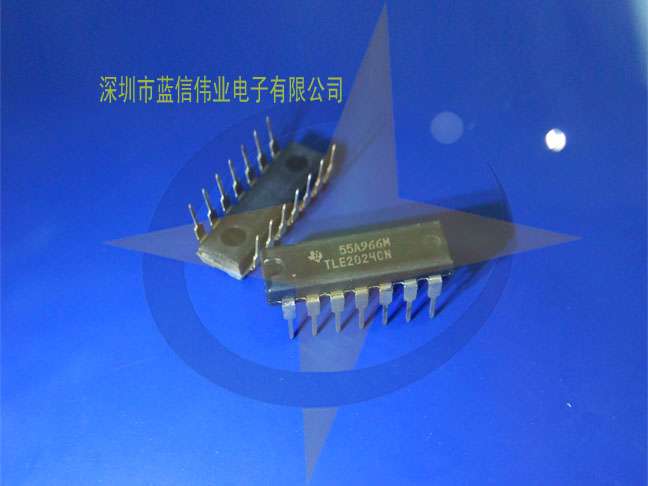

    TLE2024CN 四路精密低功耗單電源運算放大器
  • 功能名稱：
    運算放大器
  • 概要：

    ■產品名稱：TLE2024CN

    ■功能名稱：四路精密低功耗單電源運算放大器

    ■概要:

    TLE202x、TLE202xA 和 TLE202xB 器件是精密、高速、低功耗運算放大器，采用新的德州儀器 Excalibur 工藝。這些器件將 OP21 的最佳特性與大幅改進的壓擺率和單位增益帶寬相結合。

    互補雙極 Excalibur 工藝利用隔離的垂直 pnp 晶體管，與類似器件相比，該晶體管在單位增益帶寬和壓擺率方面產生了顯著改善。

    與此過程相結合的偏置電路的添加導致時間和溫度參數都非常穩(wěn)定。這意味著即使溫度變化和使用多年，精密設備仍然是精密設備。

    出色的直流性能與包含負軌的共模輸入電壓范圍相結合，使這些器件成為單電源或雙電源配置中低電平信號調理應用的理想選擇。此外，這些器件還提供反相保護電路，可在其中一個輸入低于負電源軌時消除輸出狀態(tài)的意外變化。

    ■特征：

    • ●電源電流 。. . 最大 300 µA
    • ●高單位增益帶寬。. . 2 兆赫典型值
    • ●高轉換率。. . 0.45 V/µs 最小值
    • ●軍用溫度
      范圍內的電源電流變化。. . 10 µA 典型值，V CC ± = ± 15 V
    • ●指定用于 5V 單電源和 ±15V 操作
    • ●反相保護
    • ●高開環(huán)增益。. . 6.5 V/µV (136 dB) 典型值
    • ●低失調電壓。. . 最大 100 µV
    • ●偏移電壓隨時間漂移
      0.005 µV/mo Typ
    • ●低輸入偏置電流。. . 最大 50 nA
    • ●低噪聲電壓。. . 19 nV/ √Hz典型值
  • 特征：

    • ●電源電流 。. . 最大 300 μA ●高單位增益帶寬。. . 2 兆赫典型值 ●高轉換率。. . 0.45 V/μs 最小值 ●軍用溫度 范圍內的電源電流變化。. . 10 μA 典型值，V CC ± = ± 15 V ●指定用于 5V 單電源和 ±15V 操作 ●反相保護 ●高開環(huán)增益。. . 6.5 V/μV (136 dB) 典型值 ●低失調電壓。. . 最大 100 μV ●偏移電壓隨時間漂移 0.005 μV/mo Typ ●低輸入偏置電流。. . 最大 50 nA ●低噪聲電壓。. . 19 nV/ √Hz典型值
