  • 產品名稱：

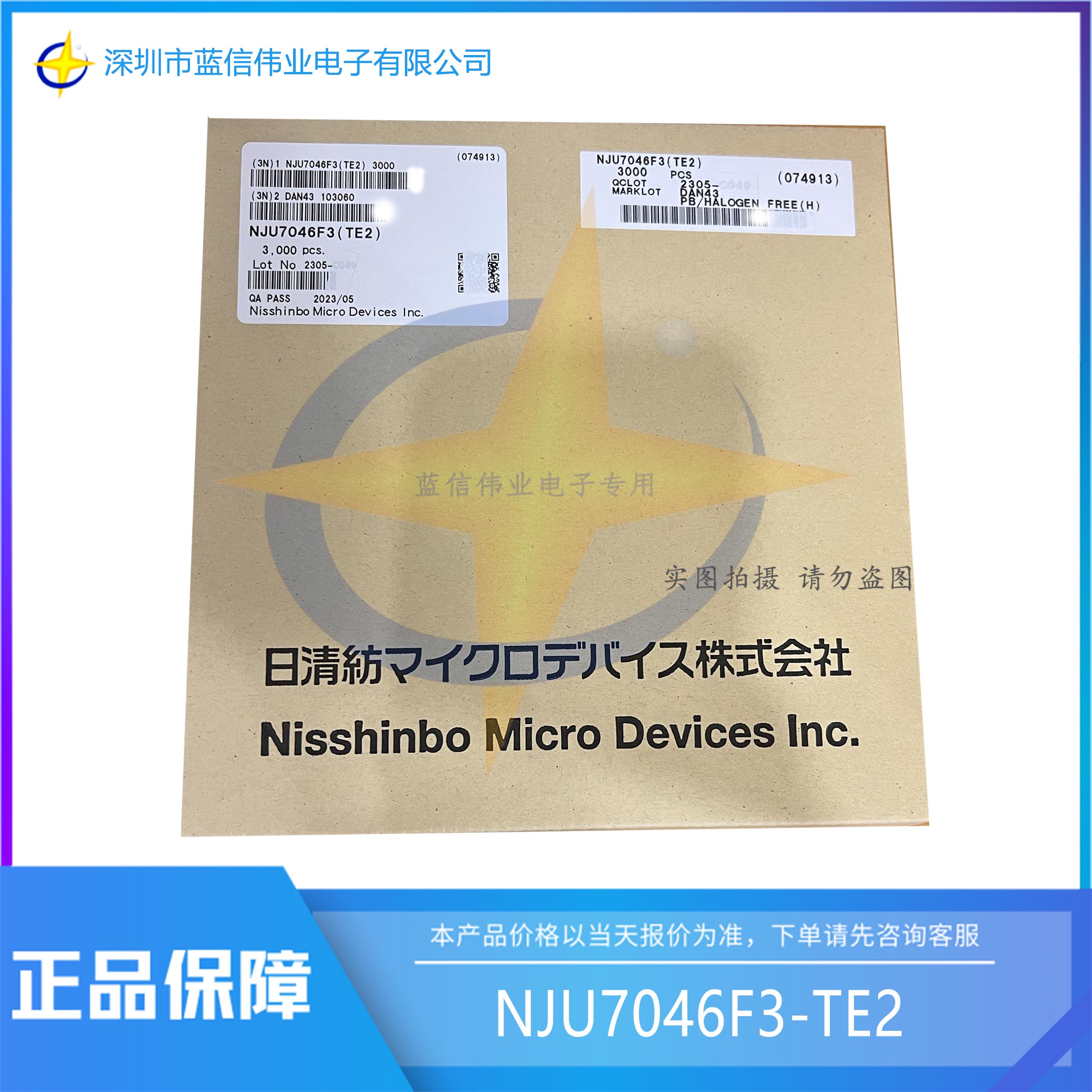

    NJU7046F3-TE2 運算放大器(耐RF噪聲特性)
  • 功能名稱：
    運算放大器(耐RF噪
  • 概要：

    ■產品名稱：NJU7046, NJU7047, NJU7048

    ■功能名稱：9V/μs高速、軌至軌輸入輸出的CMOS運算放大器(耐RF噪聲特性)

    ■概要
    NJU7046/NJU7047/NJU7048是一系列有1/2/4電路的軌至軌輸入輸出運放，具有高速、低偏置電流的特點。此外，電壓轉換速率為9V/μs、增益帶寬積為5MHz，以及低輸入偏置電流(IB=1pA typ)，并且工作溫度范圍(Ta=-40℃ to 125℃)很廣。該系列產品可適用于濾波器、積分電路、電流感測、光電二極管放大器、工業測量?jī)x器等用途相當廣泛。軌至軌輸入輸出特性把動態范圍最大擴大到了電源電壓，所以最適合作為A/D轉換器、D/A轉換器、ASIC等的輸入輸出部分的緩沖放大器使用。該系列產品是以單電源2.7V～5.5V工作，共模輸入電壓范圍為VSS~VDD ，600Ω 負載時的電源-輸出之間的電位差為70mV ，短路時電流為110mA 。這三款產品都具有高耐RF噪聲特性，很難產生來自手機高頻干擾引起的失靈故障。NJU7046 采用的是5 引腳的小型SC88A 封裝和SOT-23 封裝，NJU7047 采用的是8 引腳的SOP8 JEDEC 150 mil 封裝和MSOP(TVSP)(*meet JEDECMO-187-DA / thin type)封裝，NJU7048 采用的是14 引腳的SSOP 封裝。
    ■特征(VDD=5V, VSS=0V, Ta=25℃)
    • ●工作電壓 (2.7V to 5.5V)
    • ●高速 (SR=9V/μs. typ(at VDD=5V)，GBW=5MHz typ)
    • ●軌至軌輸入輸出
    • ●低輸入偏置電流 (IB=1pA typ.)
    • ●輸出電壓：
      • RL=10kΩ, VDD-10mV
      • RL=600Ω, VDD-70mV
    • ●輸出短路電流 (110mA)
    • ●輸入換算噪聲電壓 (20nV/√Hz)
    • ●輸入失調電壓 (5mV max.)
    • ●低失調溫漂 (2μV/℃ typ.)
    • ●耐RF噪聲特性
    • ●電壓跟隨器穩定
    • ●封裝 (
      NJU7046：SOT-23-5, SC-88A
      NJU7047：SOP8 JEDEC 150 mil, MSOP8(TVSP8) *meet JEDEC MO-187-DA / thin type
      NJU7048：SSOP14)
    • ●寬工作溫度范圍 (Ta=−40℃ to 125℃)
    ■應用
    • ●電流傳感器
    • ●傳感器放大器
    • ●光電二極管前置放大器
    • ●ADC 周邊信號處理
    • ●電池驅動設備
  • 特征：

    • 運算放大器(耐RF噪聲特性)
