  • 產品名稱：

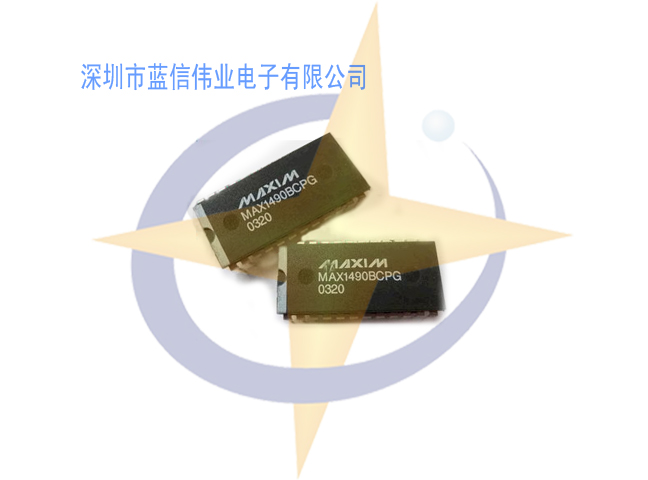

    MAX1490BCPG EMI敏感應用的收發器
  • 功能名稱：
    收發器
  • 概要：

    ■產品名稱：MAX1490BCPG

    ■功能名稱：EMI敏感應用的收發器

    ■概要:

    MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B是完備的電氣隔離型RS-485/RS-422數據通信接口方案，采用混合微電路結構。由收發器、光耦和變壓器構成的完備的隔離接口被集成到標準的DIP封裝內。邏輯側的+5V單電源同時為接口兩側的電路供電。

    MAX1480B/MAX1480C/MAX1490B的限擺率驅動器能夠最大程度地降低EMI，并降低電纜不良匹配造成的反射，允許以最高250kbps的數據速率進行無誤碼數據傳輸。MAX1480A/MAX1490A的驅動器不限制擺率，傳輸速率可達2.5Mbps。MAX1480A/B/C針對半雙工通信而設計，而MAX1490A/B可以實現全雙工通信。

    驅動器的短路電流受限，并且當功耗過大時熱關斷電路可將驅動器輸出置為高阻態以防器件損壞。接收器輸入具有失效保護特性，當輸入開路時可保證已知的輸出狀態(MAX1480A/B/C的/RO為低電平，MAX1490A/B的RO為高電平)。

    MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B可以承受1600VRMS (1分鐘)或2000VRMS (1秒鐘)電壓。器件的隔離輸出滿足所有RS-485/RS-422規范。MAX1480A/B/C采用28引腳DIP封裝，MAX1490A/B采用24引腳DIP封裝。



    ■特征：

    •   ●集成ESD保護的器件

        • MAX1480E/MAX1490E：±15kV ESD保護、隔離型、RS-485/RS-422數據接口

      • ●空間受限的應用
        • MAX3157：高共模抑制比RS-485收發器，帶有±50V隔離
      • ●自動測試設備(ATE)
      • ●HVAC/樓宇控制網絡
      • ●工業控制局域網
      • ●隔離型RS-485/RS-422數據接口
      • ●用于EMI敏感應用的收發器
  • 特征：

    • EMI敏感應用的收發器
