  • 產品名稱：

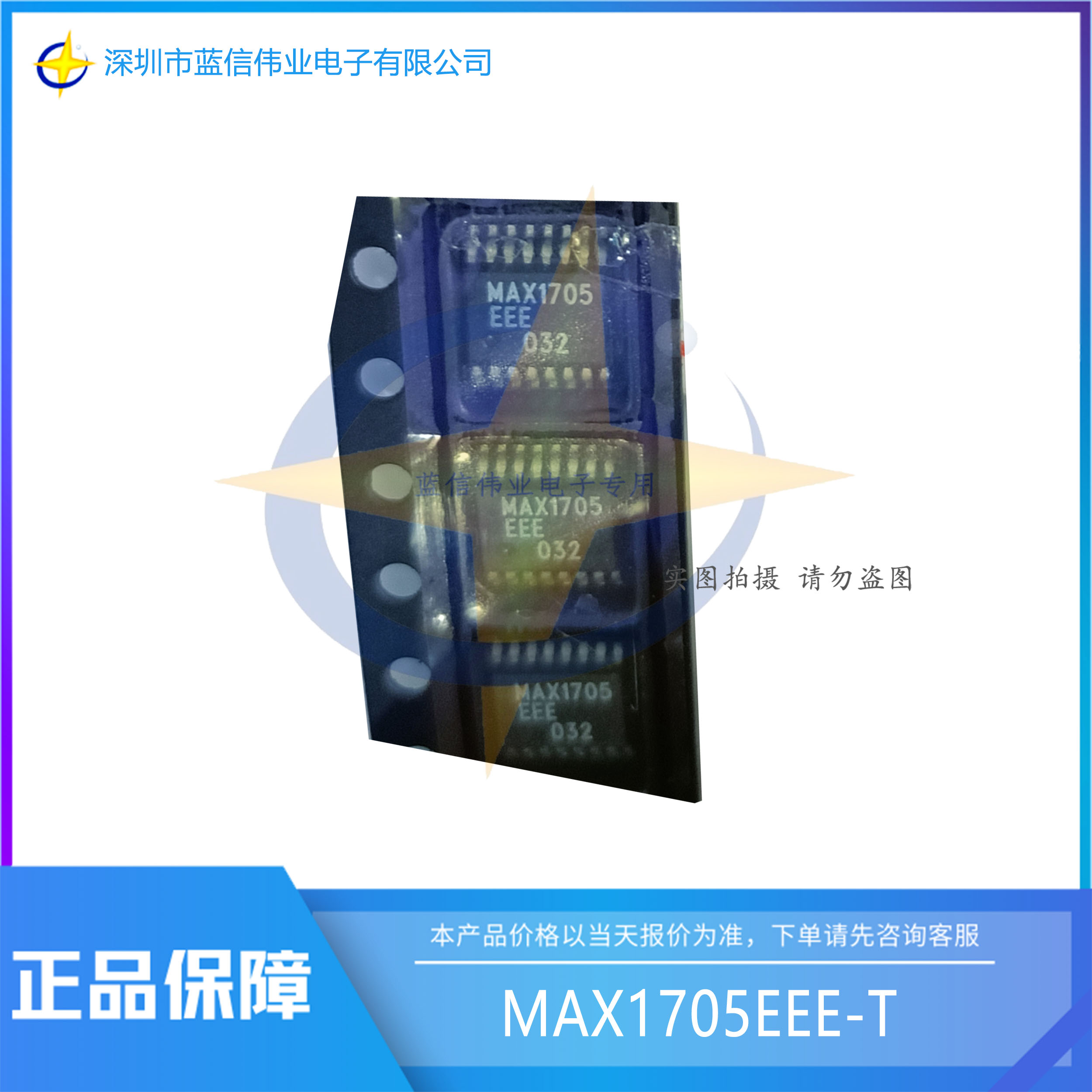

    MAX1705EEE 升壓型DC-DC轉換器IC
  • 功能名稱：
    升壓型DC-DC轉換
  • 概要：

    ■產品名稱：MAX1705EEE

    ■功能名稱：升壓型DC-DC轉換器IC

    ■概要:



    MAX1705/MAX1706是高效率、低噪聲、升壓DC-DC轉換器，帶有一個輔助線性穩壓器輸出。這些設備旨在用于電池供電的無線應用。它們使用同步整流器脈寬調制 (PWM) 升壓拓?fù)鋸碾姵剌斎氘a(chǎn)生 2.5V 至 5.5V 輸出，例如 1 至 3 節 NiCd/NiMH 電池或 1 節鋰離子電池。MAX1705 有一個內部 1A n 溝道 MOSFET 開關。MAX1706 有一個 0.5A 開關。這兩款器件還具有內置低壓差線性穩壓器，可提供高達 200mA 的電流。

    MAX1705/MAX1706采用內部同步整流器，效率比同類非同步轉換器高5%。它們還具有脈沖頻率調制 (PFM) 待機模式以提高輕負載時的效率，以及 1µA 關斷模式。提高效率的跟蹤模式可將升壓型 DC-DC 轉換器輸出降低到比線性穩壓器輸出高 300mV。

    兩款器件均采用 16 引腳 QSOP 封裝，占用空間與 8 引腳 SO 相同。其他特性包括兩個用于推開/推斷控制的關斷控制輸入，以及一個用作電壓監視器的非專用比較器。



    ■特征：





    •   ●效率高達 96%

      • ●1.1V IN保證啟動

      • ●高達 850mA 輸出 (MAX1705)
      • ●升壓輸出（2.5V 至 5.5V 可調）
      • ●線性穩壓器（1.25V 至 5.0V 可調）
      • ●PWM/PFM 同步整流拓?fù)?/font>
      • ●300kHz PWM 模式或可同步
      • ●1µA 關斷模式
      • ●電壓監視器
      • ●按鈕開/關控制
      • ●數字無繩電話
      • ●手持式儀表(PDA、掌上電腦)
      • ●掌上電腦
      • ●PCS電話
      • ●個人通信裝置
      • ●雙向?qū)ず?/span>
      • ●無線手機
  • 特征：

    • 升壓型DC-DC轉換器IC
  • 技術資料下載：
