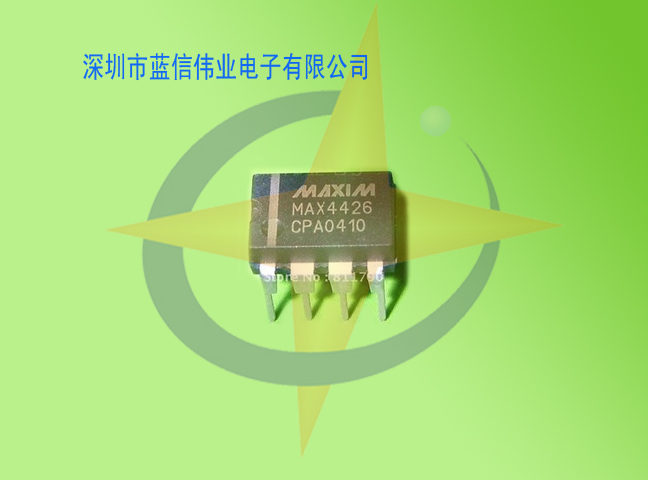

MAX4426/MAX4427/MAX4428是雙路單片MOSFET驅動器，設計用于將TTL/CMOS輸入轉換為高電壓/電流輸出。MAX4426是一款雙反相功率MOSFET驅動器。MAX4427是雙路同相功率MOSFET驅動器，MAX4428包含一個反相部分和一個同相部分。延遲時間幾乎與 V DD無關（參見完整數據表中的典型工作特性）。即使是最大的功率 MOSFET 的柵極電容，大電流輸出驅動器也能快速充電和放電至電源軌的毫伏范圍內。這會產生功率 MOSFET 的最小導通電阻。MAX4426/MAX4427/MAX4428的高速特性最大限度地降低了開關電源和DC-DC轉換器的功率損耗。

•   ●較低的導通電阻：4Ω vs. 7Ω
  • ●更短的延遲時間：
    • t D1 —10ns 與 30ns
    • t D2 —25ns 與 50ns
  • ●1.5A 峰值輸出電流
  • ●快速上升和下降時間：典型值為 20ns，負載為 1000pF
  • ●寬工作范圍：4.5V 至 18V
  • ●低功耗：
    • 1.8mA 邏輯 1 輸入
    • 200µA 邏輯 0 輸入
  • ●TTL/CMOS 兼容
  • ●閂鎖保護耐受 > 500mA 反向電流
  • ●ESD保護
  • ●電荷泵電壓逆變器
  • ●DC-DC轉換器
  • ●電機控制器
  • ●Pin二極管驅動器
  • ●開關電源
