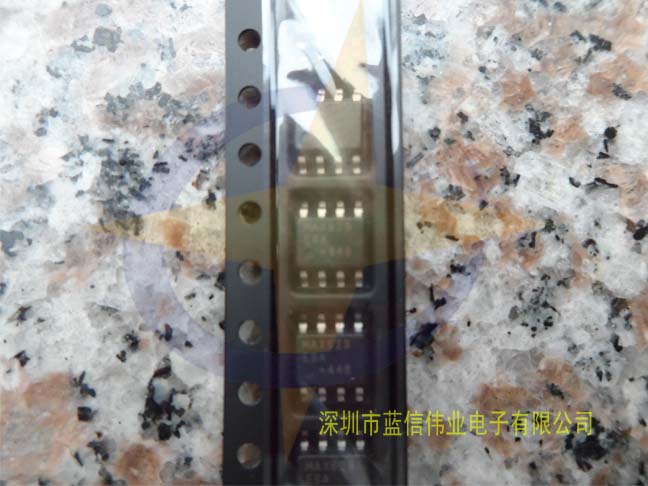

■產品名稱：MAX629ESA

■功能名稱：低功耗、高壓、boost或反相DC-DC轉換器

■概要:

MAX629 低功耗 DC-DC 轉換器具有內部 N 溝道 MOSFET 開關和可編程電流限制。它設計用于從 0.8V 至 VOUT 范圍內的輸入電壓提供高達 ±28V 的正偏壓或負偏壓，并可配置為升壓、反激和 SEPIC 拓撲。

MAX629的限流脈沖頻率調制(PFM)控制方案在很寬的負載條件下提供高效率。內部 0.5A N 溝道 MOSFET 開關減少了總器件數量，高開關頻率（高達 300kHz）允許微小的表面貼裝磁性元件。

MAX629 結合了低電源電流、邏輯控制關斷、小封裝和纖巧的外部元件，使其成為非常緊湊和高效的高壓偏置解決方案，是電池供電應用的理想選擇。MAX629 采用 8 引腳 SO 封裝。

■特征:

• •   ●內部、500mA、28V N 溝道開關（無需外部 FET）

    • ●產生正或負輸出電壓

    • ●80µA 電源電流
    • ●1µA 最大關斷電流
    • ●高達 300kHz 的開關頻率
    • ●可調節電流限制允許使用小型、廉價的電感器
    • ●8 引腳 SO 封裝
    • ●2節和3節電池供電應用
    • ●高效DC-DC升壓轉換器
    • ●掌上電腦
    • ●LCD正或負偏置發生器
    • ●變?nèi)菡{(diào)諧二極管偏置
