MAX629ESA+T 28V、低功耗、高壓、boost或反相DC-DC轉換器
-
28V、低功耗、高壓
-

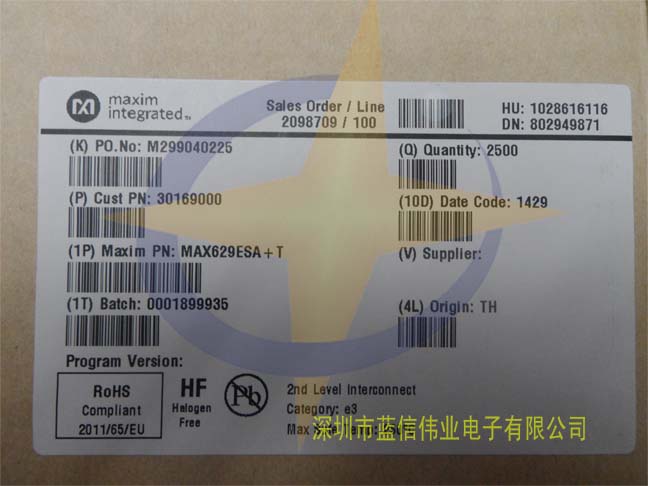

■產品名稱：MAX629ESA+T
■功能名稱：28V、低功耗、高壓、boost或反相DC-DC轉換器
■概要:
MMAX629 低功耗 DC-DC 轉換器具有內部 N 溝道 MOSFET 開關和可編程電流限制。它設計用于從 0.8V 至 VOUT 范圍內的輸入電壓提供高達 ±28V 的正偏壓或負偏壓，并可配置為升壓、反激和 SEPIC 拓?fù)洹?/font>
MAX629的限流脈沖頻率調制(PFM)控制方案在很寬的負載條件下提供高效率。內部 0.5A N 溝道 MOSFET 開關減少了總器件數量，高開關頻率（高達 300kHz）允許微小的表面貼裝磁性元件。
MAX629 結合了低電源電流、邏輯控制關斷、小封裝和纖巧的外部元件，使其成為非常緊湊和高效的高壓偏置解決方案，是電池供電應用的理想選擇。MAX629 采用 8 引腳 SO 封裝。
■特征:
-
-
●內部、500mA、28V N 溝道開關（無需外部 FET）
-
●產生正或負輸出電壓
-
●80µA 電源電流
-
●1µA 最大關斷電流
-
●高達 300kHz 的開關頻率
-
●可調節電流限制允許使用小型、廉價的電感器
-
●8 引腳 SO 封裝
-
●2節和3節電池供電應用
-
●高效DC-DC升壓轉換器
-
●掌上電腦
-
●LCD正或負偏置發生器
-
●變?nèi)菡{(diào)諧二極管偏置
-
- MAX629低功耗電源轉換器功能內部n溝道MOSFET開關和可編程電流限制。它旨在提供積極的還是消極的偏置電壓±28 v的輸入電壓0.8 v電壓輸出范圍
- 并且可以配置為提振
- 回程
- SEPIC拓?fù)洹?/li>
-
-
