    MAX7408EUA 五階、低通、橢圓函數、開關電容濾波器
  • 功能名稱：
    五階、低通、橢圓函數
  • 概要：

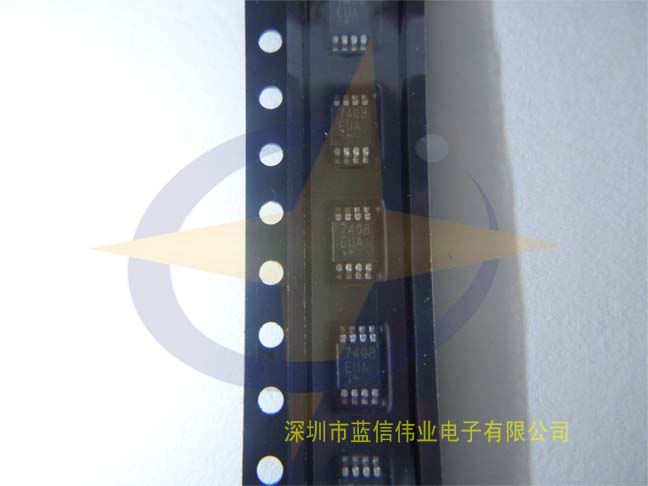

    ■產品名稱：MAX7408EUA

    ■功能名稱：五階、低通、橢圓函數、開關電容濾波器

    ■概要:



    MAX7408/MAX7411/MAX7412/MAX7415五階、低通、橢圓、開關電容濾波器(SCF)采用+5V (MAX7408/MAX7411)或+3V (MAX7412/MAX7415)單電源供電。這些器件僅消耗 1.2mA 的電源電流，并允許 1Hz 至 15kHz 的轉角頻率，使其成為低功耗后 DAC 濾波和抗混疊應用的理想選擇。它們可以進入低功耗模式，將電源電流降低至 0.2µA。

    提供兩種時鐘選項：自時鐘（通過使用外部電容器）或用于更嚴格的截止頻率控制的外部時鐘。偏移調整引腳允許調整直流輸出電平。

    MAX7408/MAX7412 提供 53dB 的阻帶抑制和急劇滾降，轉換比為 1.6。MAX7411/MAX7415以1.25的過渡比實現更陡峭的滾降，同時仍提供37dB的阻帶??抑制。它們的固定響應將設計任務限制為選擇時鐘頻率。

    ■特征：

    •   ●五階橢圓低通濾波器
      • ●低噪聲和失真：-80dB THD + 噪聲
      • ●時鐘可調拐角頻率（1Hz 至 15kHz）
      • ●單電源操作
        • +5V (MAX7408/MAX7411)
        • +3V (MAX7412/MAX7415)
      • ●低電量
        • 1.2mA（工作模式）
        • 0.2µA（關斷模式）
      • ●提供 8 引腳 µMAX®/DIP 封裝
      • ●低輸出失調：±4mV
      • ●ADC抗混疊
      • ●CT2基站
      • ●DAC后置濾波
      • ●語音處理
  • 特征：

    • MAX7408 / MAX7411 / MAX7412 MAX7415 5階低通濾波器
    • 橢圓形
    • switched-capacitor過濾器操作從一個艙壁+ 5 v(MAX7408 / MAX7411)或+ 3 v(MAX7412 / MAX7415)供應。設備供應畫只有1.2 ma電流并允許拐角頻率從1赫茲到15 khz
    • 使它們適合低功耗post-DAC過濾和反走樣的應用程序。他們可以把進入低功耗模式
    • 減少供應電流0.2μa。
