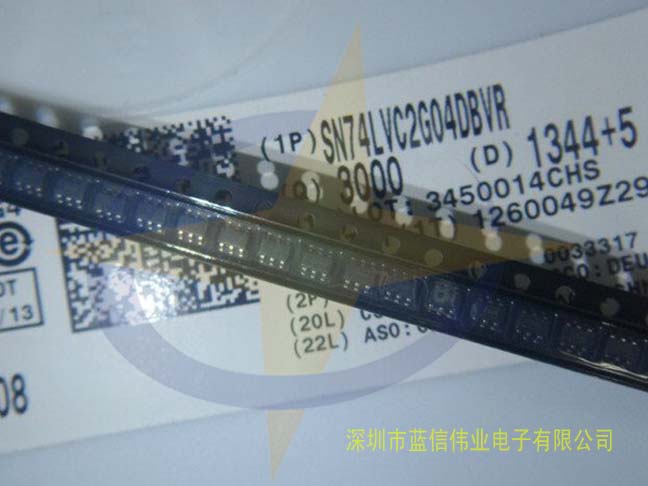

■產品名稱：SN74LVC2G04DBVR
■功能名稱：2 通道、1.65V 至 5.5V 逆變器
■概要:
此雙逆變器設計用于 1.65V 至 5.5VV CC操作。SN74LVC2G04 器件執行布爾函數 Y = A。
NanoFree 封裝技術是 IC 封裝概念的重大突破，采用裸片作為封裝。
該器件完全適用于使用 I off的部分斷電應用。I off電路會禁用輸出，防止在斷電時損壞通過設備的電流回流。
■特征：
-
●采用德州儀器NanoFree™ 封裝
-
●支持 5-VV CC操作
-
●輸入可接受 5.5 V 的電壓
-
●3.3 V 時的最大 t pd為 4.1 ns
-
●低功耗，最大 10µA I CC
-
●±24mA 輸出驅動 (3.3V)
-
●典型 V OLP（輸出接地反彈）
<0.8 V，V CC = 3.3 V，TA = 25°C
-
●典型 V OHV（輸出 V OH下沖）
>2 V，V CC = 3.3 V，TA = 25°C
-
●I off支持部分掉電模式操作
-
●閂鎖性能超過 100 mA ，符合JESD 78，II 類標準
-
●ESD 保護超過 JESD 22
-
2000-V 人體模型 (A114-A)
-
200-V 機器型號 (A115-A)
-
1000V 充電器件模型 (C101)
