TPD4E001DBVR 四路 1.5pF、5.5V、±8kV ESD 保護二極管，具有 1nA 最大漏電流和用于 USB 2.0 的 VCC 引腳
-
電源保護IC
-

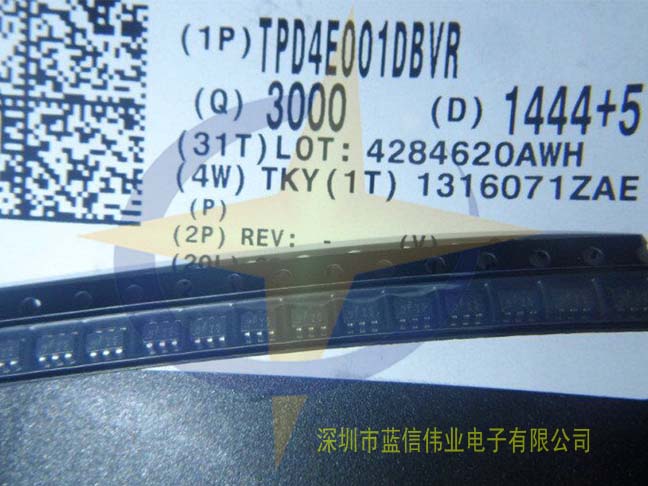

■產品名稱：TPD4E001DBVR
■功能名稱：四路 1.5pF、5.5V、±8kV ESD 保護二極管，具有 1nA 最大漏電流和用于 USB 2.0 的 VCC 引腳
■概要:
TPD4E001 是一款基于靜電放電 (ESD) 保護二極管陣列的四通道瞬態電壓抑制器 (TVS)。TPD4E001 的額定 ESD 沖擊消散值達到了 IEC 61000-4-2（4 級）國際標準中規定的最高水平。該器件每通道具有 1.5pF IO 電容，因此非常適合用在高速數據 IO 接口中。具有超低泄漏電流（最大值 < 1nA），因此適合在血糖儀和心率監護儀等 應用 中進行精密模擬測量。
■特征：
-
●IEC 61000-4-2 ESD 保護（4 級）
-
-
●5.5A 峰值脈沖電流（8/20µs 脈沖）
-
●IO 電容值：1.5pF（典型值）
-
●低泄漏電流：1nA（最大值）
-
●低電源電流：1nA
-
●0.9V 至 5.5V 電源電壓范圍
-
●高空間利用率 DRL、DBV、DCK、DPK 和 DRS 封裝選項
-
●可提供供替換的 2 通道、3 通道、6 通道選項：TPD2E001、TPD3E001、TPD6E001
-
- TPD4E001 是一款低電容值 ±15kV ESD 保護二極管陣列，此陣列設計用于保護附加在通信線路上的敏感電子元件。 每個通道包含一對將 ESD 電流脈沖引導至 VCC或者 GND 的二極管。 正如 IEC 61000-4-2 中規定的，TPD4E001 可防止高達 ±15kV 人體模型 (HBM)，±8kV 接觸放電，和 ±15kV 空隙放電的 ESD 脈沖。 此器件每通道有一個 1.5pF IO 電容值，使得它非常適合用在高速數據 IO 接口中。 此超低泄漏電流（最大值 < 1nA）適合于諸如血糖計，心率監視器等高精度模擬測量應用。
-
-
