  • 產品名稱：

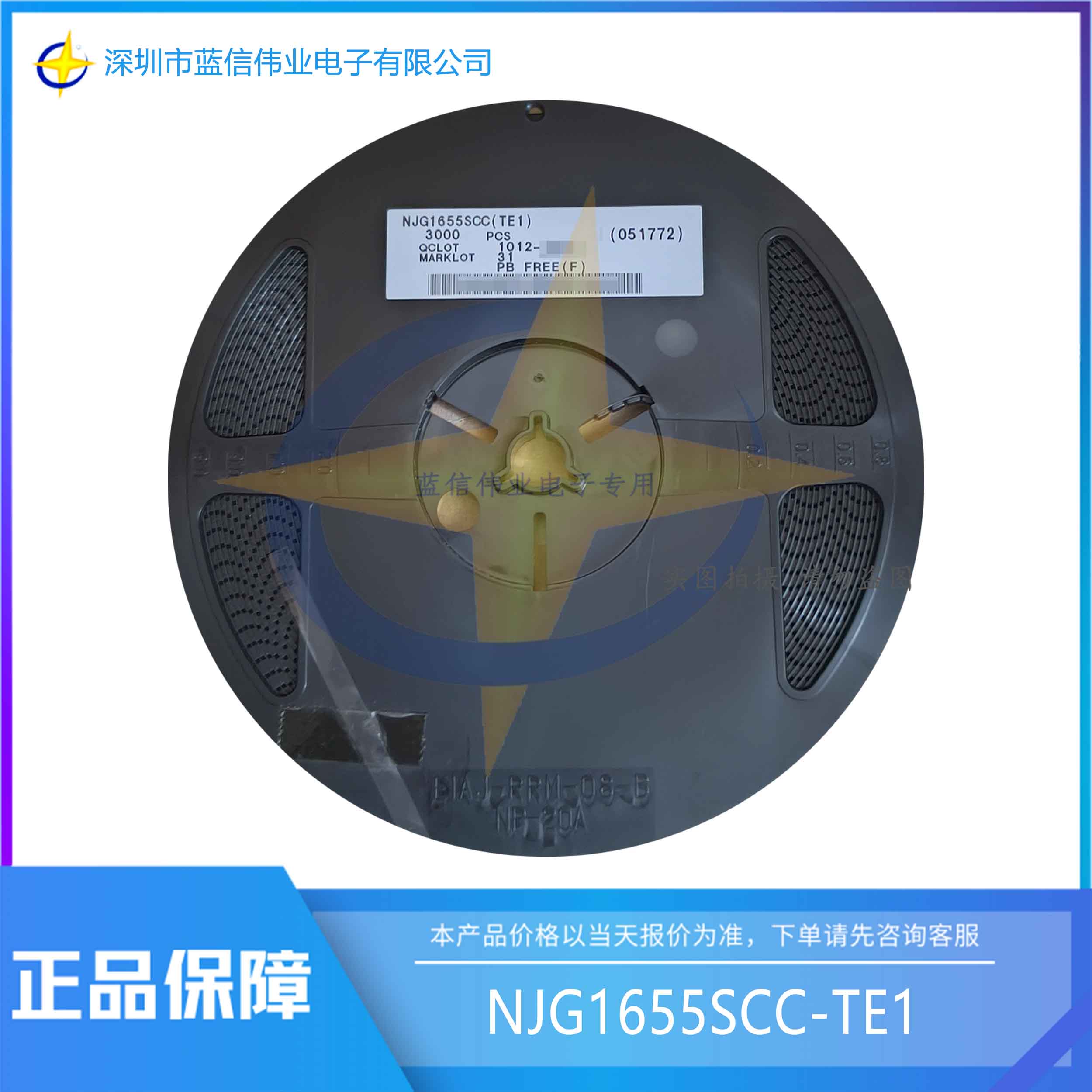

    NJG1655SCC-TE1 X-SP3T 開關 GaAs MMIC
  • 功能名稱：
    X-SP3T 開關
  • 概要：

    ■產品名稱：NJG1655ME7

    ■功能名稱：X-SP3T 開關 GaAs MMIC

    ■概要
    NJG1655ME7是一款最適合于平衡型信號切換用的 X-SP3T開關。本開關的特征是平衡信號間的相位誤差很小，低插入損耗，低切換電壓及寬廣頻帶。并且，內置的ESD保護電路提高了ESD耐壓。采用了超小型、超薄型封裝EQFN18-E7 (2.0mmx2.0mmx0.397mm)，符合無鉛、無鹵化物及RoHS標準。
    注解) X-SP3T是2個SP3T開關在輸出端內部各自的RF線路上以交叉形式同步工作。
    ■應用
    • ●平衡型濾波器的切換用途
    • ●LTE、WCDMA及CDMA用途
    ■性能特征
    • ●低電源電壓 (VDD=+1.5～+4.5V)
    • ●低切換電壓 (VCTL(H)=+1.3V min.)
    • ●低插入損耗 (0.40dB typ.@f=1.0GHz
      0.45dB typ.@f=2.0GHz)
    • ●低消耗電流 (20μA typ.@VDD=2.7V)
    • ●低相位誤差 (±3度@f=2.0GHz)

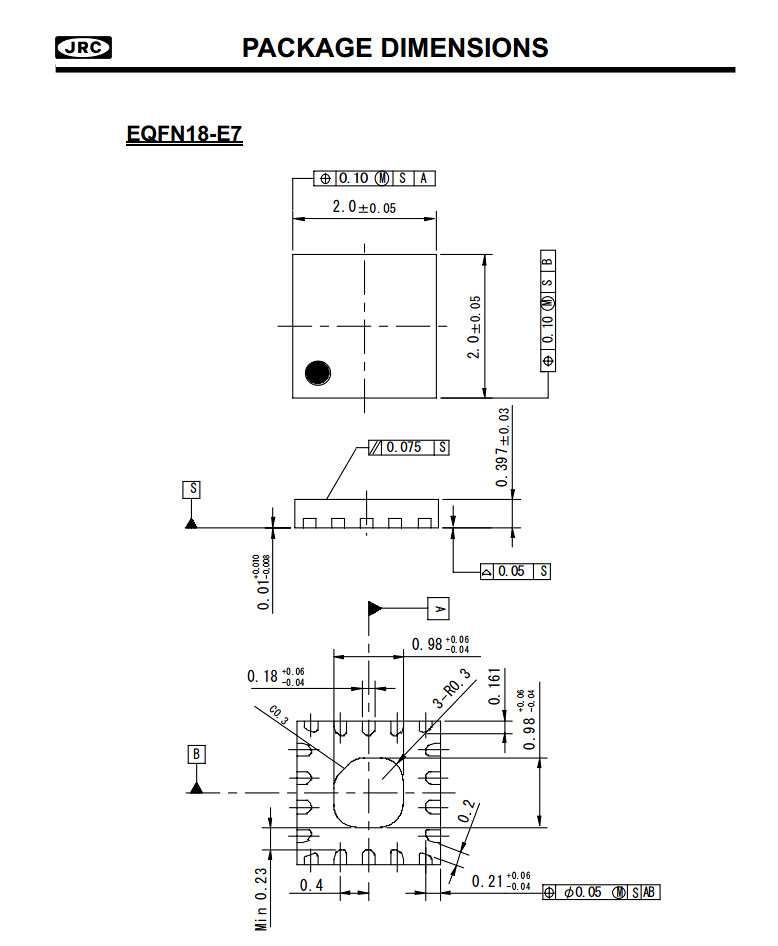

    • ●小型、薄型封裝 (EQFN18-E7 (封裝尺寸: 2.0mm x 2.0mm x 0.397mm typ.))
    • ●內置ESD保護電路
    • ●符合無鉛、無鹵化物、RoHS標準
  • 特征：

    • X-SP3T 開關 GaAs MMIC
