  • 產品名稱：

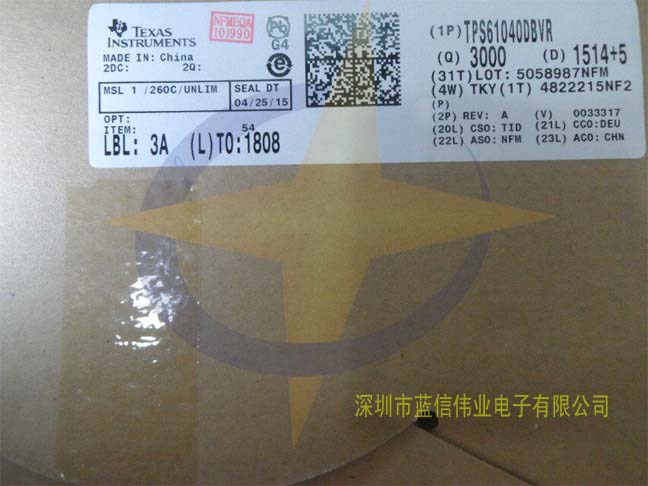

    TPS61040DBVR 開關升壓轉換器
  • 功能名稱：
    開關升壓轉換器
  • 概要：

    ■產品名稱：TPS61040DBVR

    ■功能名稱：采用 SOT-23 封裝的 28V、400mA 開關升壓轉換器，適用于 LCD 和白光 LED 應用

    ■概要:



    TPS6104x 是一款高頻升壓轉換器，專用于中小型 LCD 偏置電源和白光 LED 背光電源。該器件非常適合從雙節 NiMH/NiCd 或單節鋰離子電池產生高達 28 V 的輸出電壓。該器件還可用于生成標準 3.3V 或 5V 至 12V 電源轉換。

    TPS6104x 以高達 1 MHz 的開關頻率運行。該頻率允許使用使用陶瓷和鉭輸出電容器的小型外部組件。TPS6104x 與薄型 WSON 封裝一起提供了非常小的整體解決方案尺寸。TPS61040 器件具有 400mA 的內部開關電流限制，而 TPS61041 器件具有 250mA 的開關電流限制，可提供更低的輸出電壓紋波，并允許在低功耗應用中使用更小尺寸的電感器。低靜態電流（通常為 28 µA）與優化的控制方案一起，允許器件在整個負載電流范圍內以非常高的效率運行。

    ■特征：
    • ●1.8V 至 6V 輸入電壓范圍
    • ●可調輸出電壓范圍高達 28 V
    • ●400mA (TPS61040) 和 250mA (TPS61041) 內部開關電流
    • ●高達 1MHz 的開關頻率
    • ●28µA 典型無負載靜態電流
    • ●1µA 典型關斷電流
    • ●內部軟啟動
    • ●提供 SOT23-5、TSOT23-5 和 2-mm × 2-mm × 0.8-mm WSON 封裝
  • 特征：

    • ●1.8V 至 6V 輸入電壓范圍 ●可調輸出電壓范圍高達 28 V ●400mA (TPS61040) 和 250mA (TPS61041) 內部開關電流 ●高達 1MHz 的開關頻率 ●28μA 典型無負載靜態電流 ●1μA 典型關斷電流 ●內部軟啟動 ●提供 SOT23-5、TSOT23-5 和 2-mm × 2-mm × 0.8-mm WSON 封裝
