  • 產品名稱：

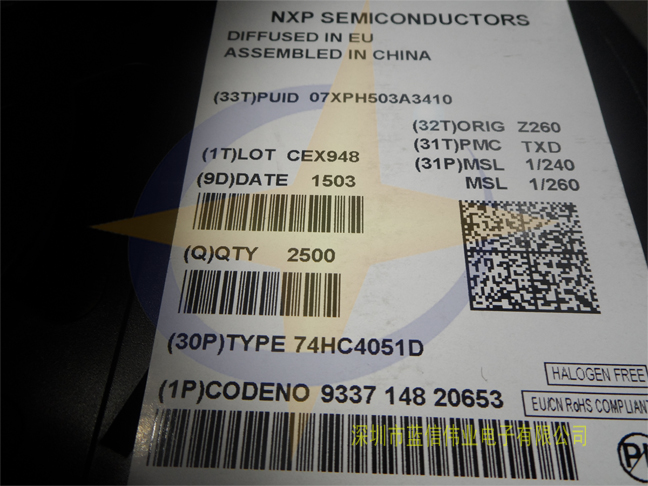

    74HC4051D 8通道模擬多路復用器/解復用器
  • 功能名稱：
    8通道模擬多路復用器
  • 概要：

    74HC4051；74HCT4051是高速硅柵CMOS器件，與低功耗肖特基TTL (LSTTL)針腳兼容。該器件的規格符合JEDEC標準no. 7A。

    74HC4051；74HCT4051是8通道模擬多路復用器/解復用器，帶三個數字選擇輸入（S0至S2）、一個低電平有效使能輸入(E)、八個獨立輸入/輸出（Y0至Y7）和一個公共輸入/輸出(Z)。E為低電平時，通過S0至S2選擇八個開關之一（低阻抗導通狀態）。E為高電平時，無論S0至S2如何，所有開關都處于高阻抗關斷狀態。

    VCC和GND是適用于數字控制輸入（S0至S2以及E）的電源電壓針腳。VCC至GND范圍對于74HC4051為2.0 V至10.0 V，對于74HCT4051為4.5 V至5.5 V。模擬輸入/輸出（Y0至Y7以及Z）可在作為正極限的VCC和作為負極限的VEE之間波動。VCC - VEE不得超過10.0 V。

    對于作為數字多路復用器/解復用器的操作，VEE連接到GND（通常為接地）。

    特性和優勢

    • -5 V至+5 V的寬模擬輸入電壓范圍
    • 低導通電阻：
      • VCC - VEE = 4.5 V時，80 ?（典型值）
      • VCC - VEE = 6.0 V時，70 ?（典型值）
      • VCC - VEE = 9.0 V時，60 ?（典型值）
    • 邏輯電平轉換：實現5 V邏輯與±5 V模擬信號的通信
    • 典型的“先斷后通式”結構
    • ESD保護：
      • HBM JESD22-A114F超過2000 V
      • MM JESD22-A115-A超過200 V
      • CDM JESD22-C101E超過1000 V
    • 多種封裝選擇
    • 額定溫度范圍為-40 °C至+85 °C和-40 °C至+125 °C

    應用

    • 模擬多路復用和解復用
    • 數字多路復用和解復用
    • 信號選通
  • 特征：

    • 74HC4051；74HCT4051是高速硅柵CMOS器件，與低功耗肖特基TTL (LSTTL)針腳兼容。該器件的規格符合JEDEC標準no. 7A。
