  • 產品名稱：

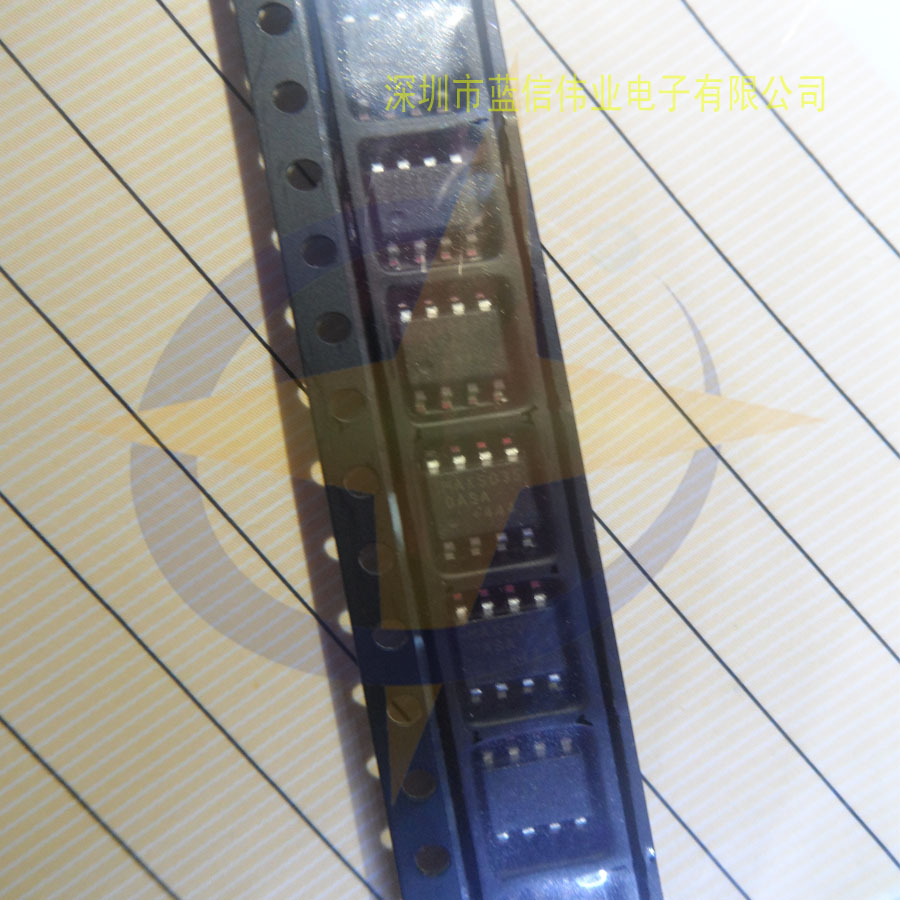

    MAX5035DASA+T 1A、76V、高效MAXPower降壓型DC-DC轉換器
  • 功能名稱：
    1A、76V、高效M
  • 概要：

    ■產品名稱：MAX5035DASA+T

    ■功能名稱：1A、76V、高效MAXPower降壓型DC-DC轉換器

    ■概要:

    MAX5035是易于應用的高效、高壓、降壓型DC-DC轉換器，使用高達76V輸入電壓工作，空載時僅消耗270µA靜態電流。這款脈寬調制(PWM)轉換器重載時工作在125kHz固定開關頻率，輕載時自動切換至跳脈沖模式以保證低靜態電流和高效率。MAX5035包括內部頻率補償，可簡化電路設計。器件使用內置低導通電阻、高電壓DMOS晶體管來獲得高效率，降低系統稱本。芯片包括欠壓鎖定、逐周期電流限制、打嗝模式輸出短路保護和熱關斷功能。

    MAX5035可提供高達1A輸出電流。封裝的最大散熱能力會限制輸出電流。提供外部關斷模式，具有10µA (典型)關斷電流。器件MAX5035A/B/C分別提供3.3V、5V或12V固定電壓輸出，而MAX5035D/E提供1.25V至13.2V可調輸出電壓。

    MAX5035提供節省空間的8引腳SO和8引腳塑料DIP封裝，工作于汽車級溫度范圍(-40°C至+125°C)。


    ■特征：

    • ●寬輸入電壓范圍：7.5V至76V

    • ●固定(3.3V、5V、12V)和可調(1.25V至13.2V)版本

    • ●1A輸出電流

    • ●效率高達94%

    • ●片上0.4Ω高邊DMOS FET

    • ●空載靜態電流為350µA；關斷電流為10µA

    • ●內部頻率補償

    • ●125kHz固定開關頻率

    • ●熱關斷和短路電流限制

    • ●8引腳SO和PDIP封裝

  • 特征：

    • MAX5035是易于應用的高效、高壓、降壓型DC-DC轉換器，使用高達76V輸入電壓工作，空載時僅消耗270μA靜態電流。這款脈寬調制(PWM)轉換器重載時工作在125kHz固定開關頻率，輕載時自動切換至跳脈沖模式以保證低靜態電流和高效率。MAX5035包括內部頻率補償，可簡化電路設計。器件使用內置低導通電阻、高電壓DMOS晶體管來獲得高效率，降低系統稱本。芯片包括欠壓鎖定、逐周期電流限制、打嗝模式輸出短路保護和熱關斷功能。
