概要
NJM14570是一款寬帶FM IF 檢波IC，IF 最大輸入頻率為15MHz，并內置有IF放大器、正交檢波及RSSI 功能。
性能特征
●低壓工作 (1.8V ～ 9V ( 推薦工作電壓 ))
●低消耗電流 (2.9mA ( 標準值 ,無信號時 ))
●ＩＦ輸入頻率 (10.7MHz ( 標準值 ) ～ 15MHz (參考值 ))
●寬帶FM檢波頻率 (～ 1MHz (參考值 ))
●高接收信號感度 (-87dBm ( 12dB SINAD , 標準值 ))
●封裝 (MSOP8(TVSP8) *MEET JEDEC MO-187-DA / THIN TYPE)
應用
●HF頻帶的RF ID (IC標簽/IC卡的讀卡器等)
●雷達探測器
●紅外線通信設備 (無線話筒/耳機等)
●聲音通信設備 (微弱信號無線、特殊小功率無線等)
●其他幾MHz頻帶的檢波

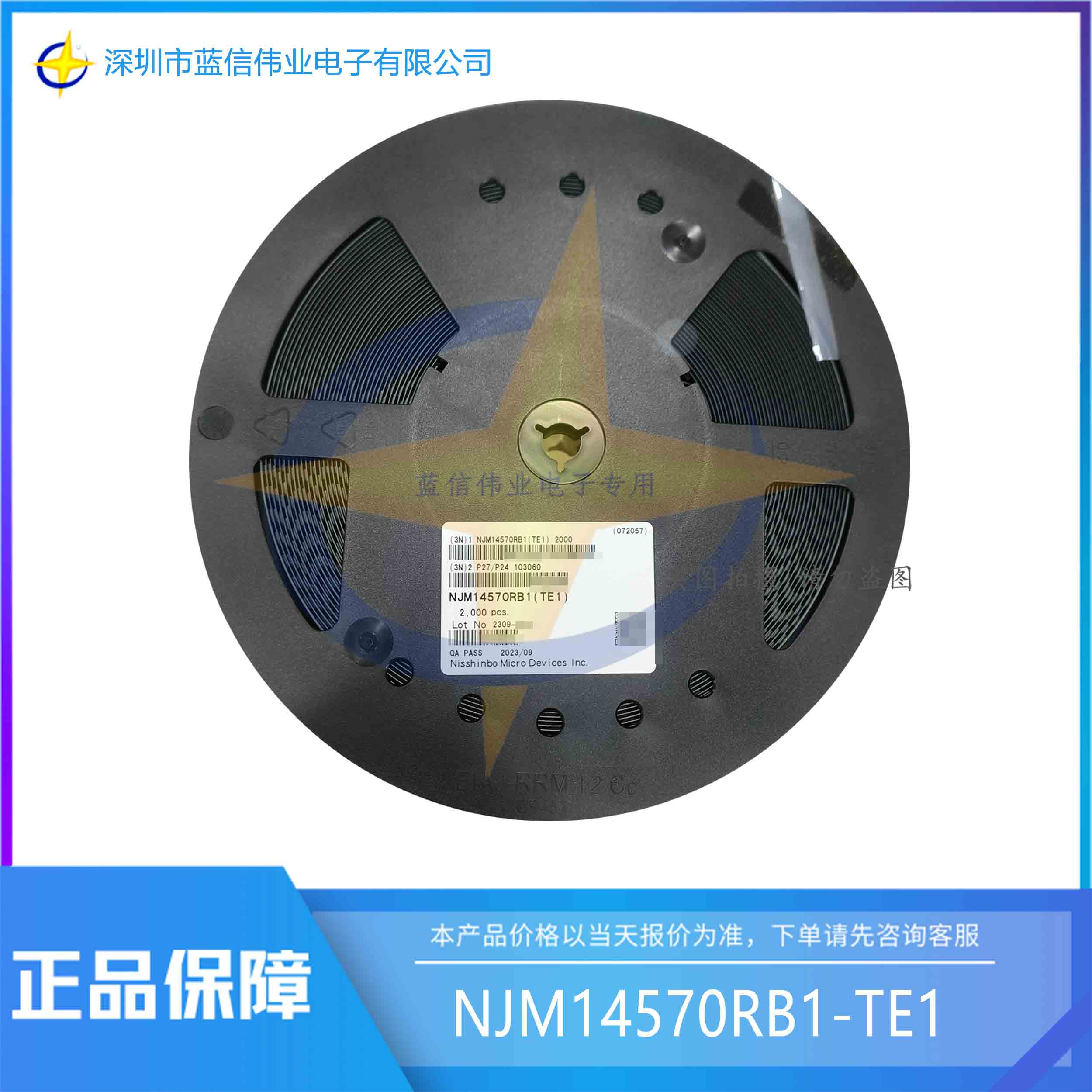

NJM14570 封裝圖片
