  • 產品名稱：

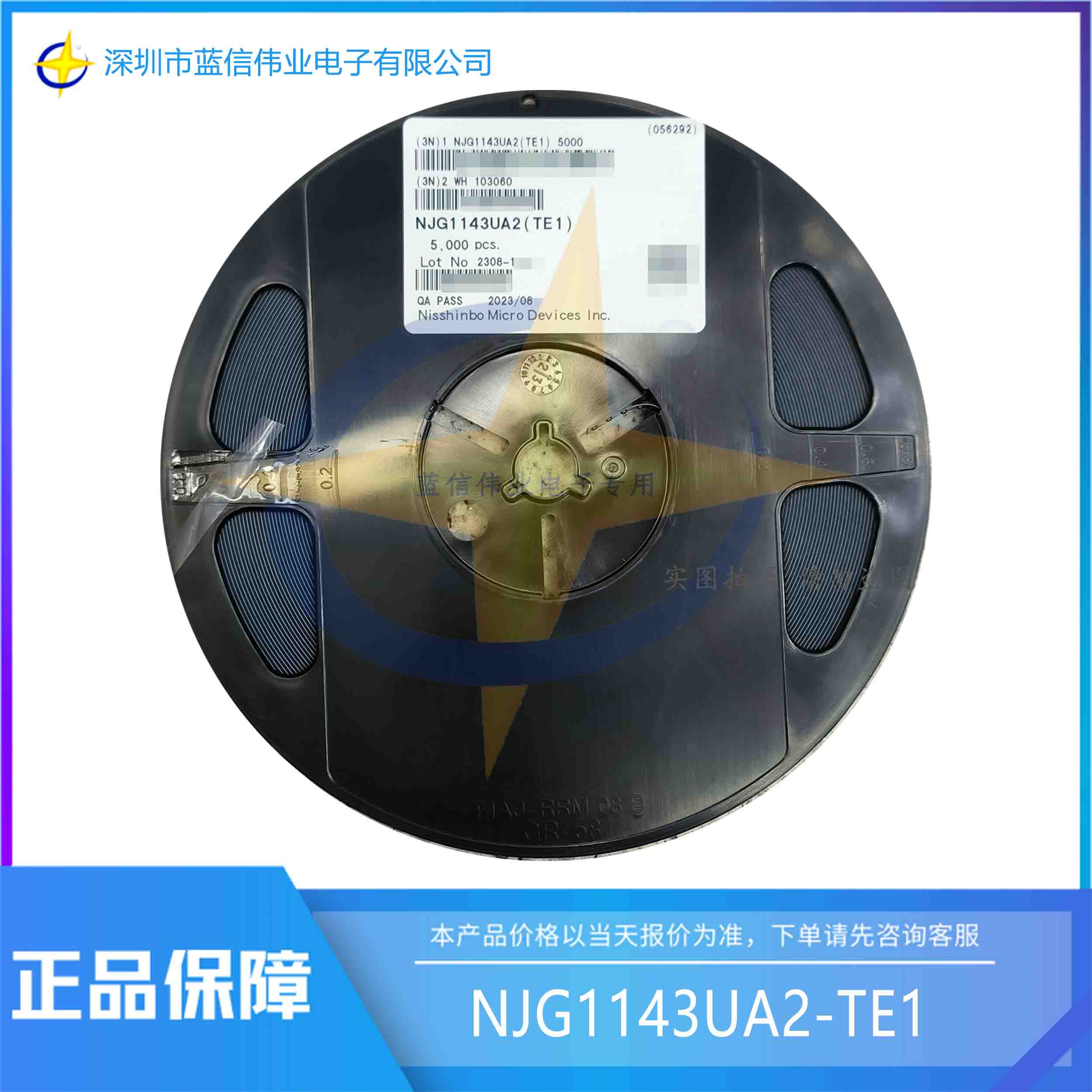

    NJG1143UA2-TE1 用于GPS的低噪聲增幅器GaAs MMIC
  • 功能名稱：
    用于GPS的低噪聲增
  • 概要：

    概要
    NJG1143UA2 是主要用于GNSS(Global navigation Satellite Systems)的帶待機功能的低噪聲增幅器。本產品的特點是小型、低噪聲指數、高增益及低消耗電流。工作電壓為1.5V～3.6V ，有待機功能、能使通訊設備有低消耗電流。外部電路只需含整合電路2元件共計3元件。封裝采用了超小型、超薄型(1.0mmx1.0mmx0.37mm)、無鉛無鹵化物、對應RoHS標準的EPFFP6-A2。







    性能特征

    • 低工作電壓 (+2.85V typ.(+1.5V～+3.6V))
    • 低切換電壓 (+1.8V typ.(+1.5V ～ +3.6V))
    • 低消耗電流 (
      4.0mA typ.@VDD=2.85V, VCTL=1.8V
      7μA typ.@VDD=2.85V, VCTL=0V, 待機模式)
    • 高增益 (20.0dB typ.@VDD=2.85V,VCTL=1.8V,f=1575MHz)
    • 低噪聲指數 (0.70dB typ.@VDD=2.85V,VCTL=1.8V,f=1575MHz)
    • 1dB增益壓縮時的輸入功率 (
      -16.5dBm typ.@VDD=2.85V, VCTL=1.8V,f=1575MHz)
    • 高輸入IP3 (-2.0dBm typ.@VDD=2.85V, VCTL=1.8V,f=1575+1575.1MHz)
    • 待機功能
    • 小型封裝 (EPFFP-A2 (封裝尺寸: 1.0mmx1.0mmx0.37mm typ.))
    • 內置ESD保護電路
    • 對應無鉛、無鹵化物、RoHS標準
    •
