DS3231SN 超高精度、I2C接口、集成RTC/TCXO/晶體
-
實時時鐘
-

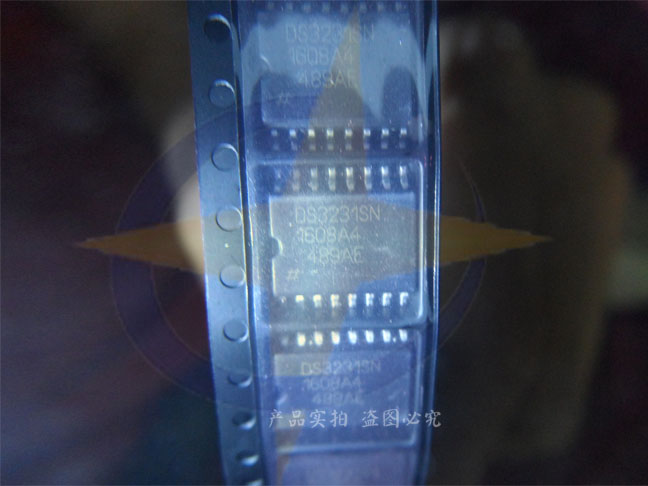

■產品名稱：DS3231SN
■功能名稱：超高精度、I²C接口、集成RTC/TCXO/晶體
■概要:
DS3231是低成本、高精度I²C實時時鐘(RTC)，具有集成的溫補晶振(TCXO)和晶體。該器件包含電池輸入端，斷開主電源時仍可保持精確的計時。集成晶振提高了器件的長期精確度，并減少了生產線的元件數量。DS3231提供商用級和工業級溫度范圍，采用16引腳300mil的SO封裝。
RTC保存秒、分、時、星期、日期、月和年信息。少于31天的月份，將自動調整月末的日期，包括閏年的修正。時鐘的工作格式可以是24小時或帶/AM/PM指示的12小時格式。提供兩個可設置的日歷鬧鐘和一個可設置的方波輸出。地址與數據通過I²C雙向總線串行傳輸。
精密的、經過溫度補償?shù)碾妷夯鶞屎捅容^器電路用來監視VCC狀態，檢測電源故障，提供復位輸出，并在必要時自動切換到備份電源。另外，/RST監視引腳可以作為產生µP復位的手動輸入。
■特征：
●0°C至+40°C范圍內精度為±2ppm
-
●-40°C至+85°C范圍內精度為±3.5ppm
●為連續計時提供電池備份輸入
-
●工作溫度范圍
-
-
商用級：0°C至+70°C
-
工業級：-40°C至+85°C
-
●低功耗
●實時時鐘產生秒、分、時、星期、日期、月和年計時，并提供有效期到2100年的閏年補償
-
●兩個日歷鬧鐘
-
●可編程方波輸出
-
●高速(400kHz) I²C接口
-
●工作在3.3V
-
●數字溫度傳感器輸出：精度為±3°C
-
●老化修正寄存器
-
●/RST輸出/按鈕復位去抖輸入
-
●全球定位系統(GPS)
-
- DS3231是低成本、高精度I2C實時時鐘(RTC)，具有集成的溫補晶振(TCXO)和晶體。該器件包含電池輸入端，斷開主電源時仍可保持精確的計時。集成晶振提高了器件的長期精確度，并減少了生產線的元件數量。DS3231提供商用級和工業級溫度范圍，采用16引腳300mil的SO封裝。
-
-
